Вентилятор канальный Канал-ПКВ

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Вентилятор канальный Канал-ПКВ применяется для компактных стационарных систем приточной и вытяжной вентиляции, кондиционирования воздуха производственных, общественных и жилых зданий.

Конструктивное исполнение

Корпус вентилятора из оцинкованной стали, обеспечивает надежную защиту от коррозии. По специальному заказу, внешняя поверхность корпуса может быть выполнена с нанесением порошкового покрытия. Сервисная крышка, для прямого доступа к рабочему колесу и двигателю при монтаже или обслуживании вентилятора, предусмотрена для всех типоразмеров Канал-ПКВ.

Рабочие колеса канальных вентиляторов с загнутыми вперед лопатками выполнены из оцинкованной стали, проходят тщательную статическую и динамическую балансировку.

Электродвигатели асинхронные одно- или трех- фазные с внешним ротором, характеризуются малой потребляемой мощностью и значительным ресурсом эксплуатации. Компактные размеры и расположение рабочего колеса вентилятора внутри в воздушном потоке обеспечивает эффективное охлаждение двигателя поступающим воздухом, что увеличивает срок службы за счет снижения термической и механической нагрузки на подшипники.

Стандартная комплектация двигателей канальных вентиляторов термоконтактным реле обеспечивает комплексную тепловую защиту.

Для однофазных электродвигателей на корпусе вентилятора устанавливается пусковой конденсатор.

Канальные вентиляторы данного типа допускается монтировать в любом пространственном положении, при условии свободного доступа к сервисной крышке вентилятора.

Характеристики

  Обозначение Габаритные размеры, мм   Мощность до, кВт   Макс. потребляемый ток, а   Част. вращ. двиг мин-¹ Кор. уровень звук. давления, дБ(а)   Масса, кг   Схема подклю- чения
  B   H   H1   l
Канал-ПКВ-40-20-4-220 400 200 265 502 0,33 1,52 1260 55 12 А2
Канал-ПКВ-40-20-4-380 400 200 265 502 0,33 0,63 1230 53 12 D1
Канал-ПКВ-50-25-4-220 500 250 315 532 0,51 2,3 1250 50 18 А2
Канал-ПКВ-50-25-4-380 500 250 315 532 0,56 0,95 1270 55 18 D1
Канал-ПКВ-50-30-4-220 500 300 365 562 0,9 4,1 1230 59 21 А2
Канал-ПКВ-50-30-4-380 500 300 365 562 0,93 1,9 1380 57 29 D1
Канал-ПКВ-60-30-4-220 600 300 365 642 1,6 7,3 1210 62 28 А2
Канал-ПКВ-60-30-4-380 600 300 365 642 1,7 3,2 1310 58 32 D1
Канал-ПКВ-60-30-6-380 600 300 365 642 0,45 0,85 780 58 32 D1
Канал-ПКВ-60-35-4-380 600 350 420 717 2,5 4,1 1300 61 38 D1
Канал-ПКВ-60-35-6-380 600 350 420 717 0,9 1,8 750 53 34 D1
Канал-ПКВ-70-40-4-380 700 400 465 787 3,7 6,0 1320 66 60 D1
Канал-ПКВ-70-40-6-380 700 400 465 787 1,15 2,3 790 56 43 D1
Канал-ПКВ-80-50-4-380 800 500 580 880 5,7 9,0 1140 68 78 D1
Канал-ПКВ-80-50-6-380 800 500 580 880 2,8 4,85 830 60 71 D1
Канал-ПКВ-90-50-6-380 900 500 580 980 3,75 6,8 840 62 90 D1
Канал-ПКВ-90-50-8-380 900 500 580 980 2 4,1 600 58 90 D1
Канал-ПКВ-100-50-4-380 1000 500 700 1210 4,3 6,8 1350 71 122 D1
Канал-ПКВ-100-50-6-380 1000 500 580 980 3,75 6,8 840 62 95 D1
Канал-ПКВ-100-50-8-380 1000 500 580 980 2 4,1 600 58 95 D1

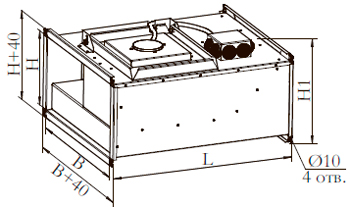

Рис.1. Габаритные размеры вентилятора канального прямоугольного Канал-ПКВ
Рис.1. Габаритные размеры вентилятора канального прямоугольного Канал-ПКВ

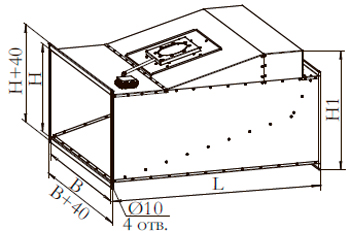

Рис.2. Габаритные размеры вентилятора канального прямоугольного Канал-ПКВ-100-50-4-380
Рис.2. Габаритные размеры вентилятора канального прямоугольного Канал-ПКВ-100-50-4-380
