Вентилятор канальный радиальный квадратный Канал-КВАРК

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Вентилятор канальный радиальный квадратный Канал-КВАРК используется для компактных стационарных системах приточной и вытяжной вентиляции, а также для в систем кондиционирования воздуха производ- ственных, общественных и жилых зданий;

Структура условного обозначения

Вентилятор канальный радиальный квадратный маркируется так:

  • Канал-КВАРК – 45-45 – 2 – 380, где:
    • Канал-КВАРК - вентилятор канальный радиальный квадратный,
    • 45-45 типоразмер (по квадратномуприсоединительному сечению В×Н),
    • 2 - число полюсов электродвигателя,
    • 380 - напряжение питания электродвигателя, 220 В или 380 В.
  • Канал-КВАРК – В – 45-45 – 2 – 380, где
    • Канал-КВАРК - вентилятор канальный радиальный квадратный,
    • В - исполнение (В - взрывозащищенный),
    • 45-45 типоразмер (по квадратномуприсоединительному сечению В×Н),
    • 2 - число полюсов электродвигателя,
    • 380 - напряжение питания электродвигателя, 220 В или 380 В.

Примечании: исполнение “В” только для указанной группы вентиляторов с напряжением электродвигателя 380 В. Для двигателей 220 В - исполнение “В” - не существует.

Конструктивное исполнение

Квадратный корпус вентилятора Канал-КВАРК выполнен из оцинкованной стали, что обеспечивает надежную защиту от коррозии.

Рабочее колесо, установленное внутри корпуса с назад загнутыми лопатками, прошедшее тщательную статическую и динамическую балансировку.

Электродвигатель. Вентиляторы комплектуются асинхронными одно- или трехфазными электродвигателями, позволяющими регулировать частоту вращения рабочего колеса с помощью частотных преобразователей. По дополнительному запросу вентилятор может комплектоваться однофазными электродвигателями мощностью свыше 1,5 кВт.

Монтаж вентиляторов может осуществляться в любом пространственном положении с сохранением работоспособности.

Характеристики

  Обозначение Размеры, мм Масса,  кг не более
а а1 а2 l
Канал-КВАРК-35-35-4 350 370 390 430 17,0
Канал-КВАРК-35-35-2 350 370 390 430 19,0
Канал-КВАРК-40-40-4 400 420 440 450 18,7
Канал-КВАРК-40-40-2 400 420 440 450 22,8
Канал-КВАРК-45-45-4 450 470 490 530 30,8
Канал-КВАРК-45-45-2 450 470 490 530 38,8
Канал-КВАРК-50-50-4 500 520 540 570 36,4
Канал-КВАРК-50-50-2 500 520 540 570 49,5
Канал-КВАРК-56-56-4 560 580 600 600 41,2
Канал-КВАРК-56-56-2 560 580 600 600 64,2
Канал-КВАРК-63-63-4 630 650 670 650 46,8
Канал-КВАРК-63-63-2 630 650 670 650 74,4
Канал-КВАРК-71-71-4 710 730 750 720 51,2
Канал-КВАРК-71-71-6 710 730 750 720 54,5
Канал-КВАРК-80-80-4 800 830 860 830 71,7
Канал-КВАРК-80-80-6 800 830 860 830 78,7

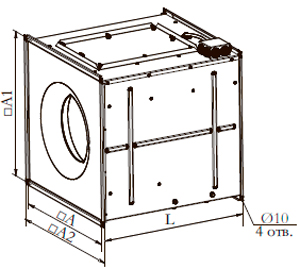

Рис.1. Габаритные размеры вентилятора Канал-КВАРК
Рис.1. Габаритные размеры вентилятора Канал-КВАРК

С однофазным электродвигателем
Обозначение Сечение канала rJа, мм Частота вращения двигателя, мин-1 Установочная мощность двигателя, кВт номинальный ток, а Корректированный уровень звукового давления lpA, дБ(а)
на входе на выходе к окружению
Канал-КВАРК-35-35-4-220 350 1500 0,12 1,3 55 57 46
Канал-КВАРК-35-35-2-220 350 3000 0,37 3 60 62 52
Канал-КВАРК-40-40-4-220 400 1500 0,12 1,3 58 60 47
Канал-КВАРК-40-40-2-220 400 3000 0,75 5,7 63 65 54
Канал-КВАРК-45-45-4-220 450 1500 0,18 1,7 66 69 46
Канал-КВАРК-45-45-2-220 450 3000 1,5 9,44 74 76 55
Канал-КВАРК-50-50-4-220 500 1500 0,37 3 69 71 52
Канал-КВАРК-56-56-4-220 560 1500 0,55 4 73 75 57
Канал-КВАРК-63-63-4-220 630 1500 1,1 6,3 76 79 66
Канал-КВАРК-71-71-4-220 710 1500 1,5 10,1 79 82 67
С трехфазным электродвигателем
Обозначение Сечение канала rJа, мм Частота вращения двигателя, мин-1 Установочная мощность двигателя, кВт номинальный ток, а Корректированный уровень звукового давления lpA, дБ(а)
на входе на выходе к окружению
Канал-КВАРК-35-35-4-380 350 1350 0,12 0,39 55 57 46
Канал-КВАРК-(В)-35-35-2-380* 350 2730 0,37 1 60 62 52
Канал-КВАРК-40-40-4-380 400 1350 0,12 0,39 58 60 47
Канал-КВАРК-(В)-40-40-2-380* 400 2800 0,75 1,9 63 65 54
Канал-КВАРК-45-45-4-380 450 1350 0,18 0,6 66 69 46
Канал-КВАРК-(В)-45-45-2-380* 450 2835 1,5 3,2 74 76 55
Канал-КВАРК-(В)-50-50-4-380* 500 1320 0,37 1,2 69 71 52
Канал-КВАРК-(В)-50-50-2-380* 500 2835 3 6,5 77 79 60
Канал-КВАРК-(В)-56-56-4-380* 560 1400 0,55 1,4 73 75 57
Канал-КВАРК-(В)-56-56-2-380* 560 2860 5,5 11 81 83 70
Канал-КВАРК-(В)-63-63-4-380* 630 1420 1,1 2,7 76 79 66
Канал-КВАРК-(В)-63-63-2-380* 630 2865 7,5 15 84 87 71
Канал-КВАРК-(В)-71-71-4-380* 710 1390 1,5 3,6 79 82 67
Канал-КВАРК-(В)-71-71-6-380* 710 915 0,55 1,8 67 70 55
Канал-КВАРК-(В)-80-80-4-380* 800 1395 2,2 5,2 83 86 70
Канал-КВАРК-(В)-80-80-6-380* 800 930 0,75 2,3 70 73 57

Примечание: возможен заказ данного вентилятора в исполнении исполнении “В” – взрывозащищенное, только для двигателей 380 В.
