Вентилятор радиальный RAV

Описание Характеристики
Цена по запросу
Под заказ
info@tekhnotorg.com
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Вентилятор радиальный RAV применяется для стационарных систем приточной и вытяжной вентиляции и кондиционирования воздуха, для производственных, общественных и жилых зданий.

Конструктивное исполнение

Корпус и кронштейны вентилятора выполнены из оцинкованной стали, что обеспечивает надежную защиту от коррозии.

Для комплектации используются рабочие колеса с назад загнутыми лопатками, которые выполнены из алюминия. (Исключение рабочее колесо для RAV-2,25 - из полиамида). Вентилятор комплектуется встроенным двигателем с внешним ротором, что обеспечивает компактные размеры и небольшую массу вентиляторов RAV. Тепловая защита двигателей вентиляторов выполнена с помощью термоконтактов с внешними выводами для подключения к устройству защиты от перегрева. регулирование частоты вращения рабочего колеса осуществляется с помощью регулятора скорости.

Для удобства монтажа вентиляторы комплектуются специальным кронштейном. Вентилятор укомплектован конденсатором и полностью готов к электрическому подключению. Допускается замена мотор-колеса с другой мощностью не ухудшающая параметров вентилятора. Дополнительная комплектация заказывается отдельной строкой. специальные требования к вентилятору указываются дополнительно и должны быть согласованы с изготовителем.

Характеристики

Аэродинамические характеристики вентилятора RAV-2,25
RAV Гц общ. 63 125 250 500 1k 2k 4k 8k
на входе дБ(А) 71 42 60 64 66 65 62 57 50
на выходе дБ(А) 73 44 62 66 68 66 64 59 52

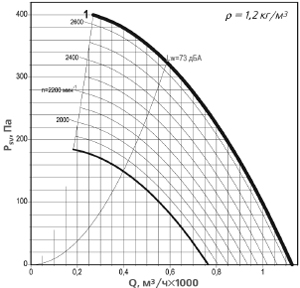

Рис.1. Схема аэродинамических характеристик вентилятора RAV-2,25
Рис.1. Схема аэродинамических характеристик вентилятора RAV-2,25

Аэродинамические характеристики вентилятора RAV-3,10
RAV Гц общ. 63 125 250 500 1k 2k 4k 8k
на входе дБ(А) 66 53 55 59 61 60 57 52 45
на выходе дБ(А) 68 55 57 61 63 62 59 54 47

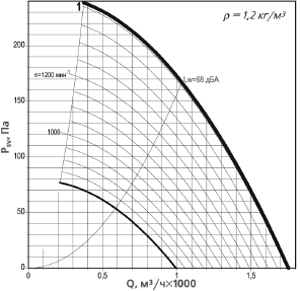

Рис.2. Схема аэродинамических характеристик вентилятора RAV-3,10
Рис.2. Схема аэродинамических характеристик вентилятора RAV-3,10

Аэродинамические характеристики вентилятора RAV-3,55
RAV Гц общ. 63 125 250 500 1k 2k 4k 8k
на входе дБ(А) 68 55 57 61 63 62 59 54 47
на выходе дБ(А) 70 57 59 63 65 64 61 56 49

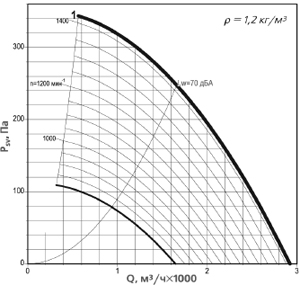

Рис.3. Схема аэродинамических характеристик вентилятора RAV-3,55
Рис.3. Схема аэродинамических характеристик вентилятора RAV-3,55

Аэродинамические характеристики вентилятора RAV-4 кривая 1
кривая 1 RAV Гц общ. 63 125 250 500 1k 2k 4k 8k
на входе дБ(А) 64 51 53 58 59 59 55 50 42
на выходе дБ(А) 66 53 55 60 61 61 57 52 44
Аэродинамические характеристики вентилятора RAV-4 кривая 2
кривая 2 RAV Гц общ. 63 125 250 500 1k 2k 4k 8k
на входе дБ(А) 72 59 61 65 67 66 63 58 51
на выходе дБ(А) 74 61 63 67 69 68 65 60 53

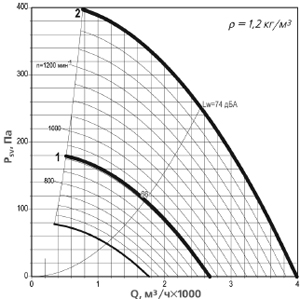

Рис.4. Схема аэродинамических характеристик вентилятора RAV-4
Рис.4. Схема аэродинамических характеристик вентилятора RAV-4
