Выключатель бесконтактный БВК 260, БВК 261, БВК 262, БВК 263, БВК 264, БВК 265
Безналичный расчет для юр. лиц, предоплата на банковкую карту, оплата с отсрочкой платежа.
Обмен/возврат товара надлежащего качества в течение 14 дней.
Гарантия от магазина Техноторг: 12 мес.
|
Испытательное напряжение для проверки прочности изоляции, В |
500 |
|
|
Потребляемая мощность, Вт, не более |
0.5 |
|
|
Ток в цепи нагрузки в отключенном состоянии, мА, не более |
0.25 |
|
|
Ток в цепи нагрузки во включенном состоянии, мА, не более |
для серии БВК-260 |
250 |
|
для серии БВК-320 |
180 |
|
|
Остаточное напряжение на переключателе, В, не более |
10.2 |
|
|
Максимальная частота срабатывания, 1/с, не менее |
1000 |
|
|
Дифференциал хода, мм, не более |
для серии БВК-260 |
2.0 |
|
для серии БВК-320 |
2.5 |
|
|
Воспроизводимость (основная погрешность) при номинальных условиях эксплуатации, мм, не более |
0.05 |
|
|
Дополнительная погрешность, связанная с изменением температуры окружающего воздуха, мм/°C, не более |
для серии БВК-260 |
0.015 |
|
для серии БВК-320 |
0.3 |
|
|
Материал проводов на контактных выводах |
HBMIV длиной 2м |
|
|
Конструктивное исполнение переключателя |
пластмассовый корпус из полиамида |
|
|
Масса, кг, не более |
для серии БВК-260 |
0.3 |
|
для серии БВК-320 |
0.2 |
|
На работу переключателя не влияют соприкасающиеся с ним металлические массы.
Схема подключения

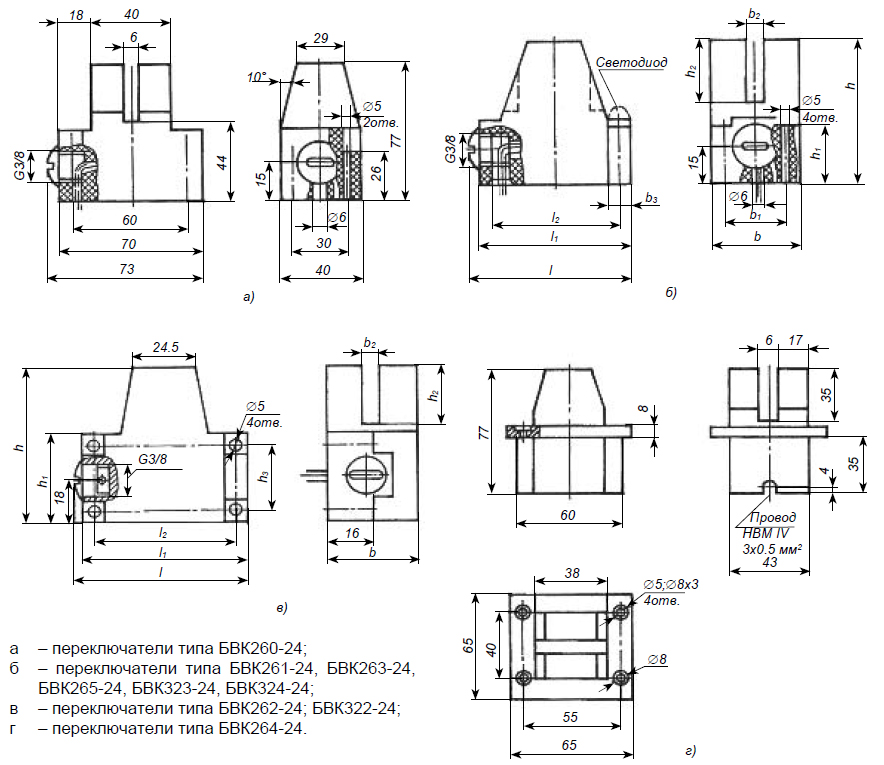

Габаритные и установочные размеры
|
Тип датчика |
l |
l1 |
l2 |
b |
b1 |
b2 |
b3 |
h |
h1 |
h2 |
h3 |
индикация |
|
БВК 261-24 |
76 |
75 |
65 |
44 |
32 |
6 |
9 |
78 |
28 |
34 |
- |
- |
|
БВК 263-24* |
78 |
светодиод |
||||||||||
|
БВК 265-24 |
46 |
36 |
10 |
- |
||||||||
|
БВК 323-24 |
68 |
65 |
- |
36 |
26 |
6 |
10 |
63 |
26 |
26 |
светодиод |
|
|
БВК 324-24 |
- |
|||||||||||
|
БВК 322-24 |
55 |
- |
- |
36 |
26 |
|||||||
|
БВК 262-24 |
78 |
7 |
65 |
44 |
9 |
78 |
40 |
34 |
* Форма корпуса обозначена пунктиром.

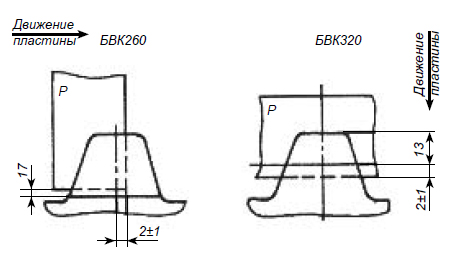

Рабочая зона воздействия управляющего элемента (положение переключающей пластины в момент срабатывания).
Выключатель бесконтактный БВК 260, БВК 261, БВК 262, БВК 263, БВК 264, БВК 265 предназначены для контроля положения механизма или отдельных его узлов. В основу работы бесконтактных переключателей положен принцип управляемого генератора. Срабатывание переключателей производится введением в щель алюминиевой пластины. Выключатели рассчитаны для управления реле и бесконтактными логическими элементами.
Условия эксплуатации
- Высота над уровнем моря до 2000 м.
- Диапазон рабочих температур от -10 до +45°C.
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу переключателей, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
- Рабочее положение в пространстве произвольное.
- Степень защиты IP 65.
- Способ установки на основание винтами М4.
Структура условного обозначения
БВК ХХХ-24-Х4, где:
- БВК — переключатель путевой бесконтактный;
- ХХ — номер разработки (26 или 32);
- Х — номер исполнения (0, 1, 2, 3, 4, 5);
- 24 — номинальное напряжение питания (24 В);
- Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4).
В зависимости от величины щели и ее расположения относительно плоскости крепления выпускаются следующие типы переключателей: БВК-260-24, БВК-261-24, БВК-262-24, БВК-263-24, БВК-264-24, БВК-265-24.
|
Наименование, серия или тип |
Рекомендуемая замена |
|
Бесконтактный датчик БВК-201 |
БВК-261 |
|
Бесконтактный датчик БВК-202 |
БВК-262 |
|
Бесконтактный датчик БВК-203 |
БВК-263 |
|
Бесконтактный датчик БВК-204 |
БВК-264 |
|
Бесконтактный датчик БВК-24 |
БВК-260 |
|
Бесконтактный датчик БВК-322 |
БВК-422 |
|
Бесконтактный датчик БВК-323 |
БВК-423 |
|
Бесконтактный датчик БВК-324 |
БВК-424 |
