Затвор АРС7 с пневмоприводом "FESTO"

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Затвор АРС7 с пневмоприводом "FESTO" предназначен для использования в качестве запорной и запорно-регулирующей арматуры и служат для управления материальными потоками жидких и газообразных сред, в том числе природных газов, пара, воды, растворов кислот, щелочей, солей и нефтепродуктов.

Область применения

Затворы дисковые поворотные широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.

Габаритные размеры
Обозначение

PN,

МПа

DN Размеры, мм Масса, кг
B D

D1

d1

H

H1

L

L1

изделие м.к.
АРС 10.7.050.10.Х.Х.Х**.Х*F 1,0 50 47 94 125 40 278 338 142 126,5 5,1 5,1
АРС 10.7.080.10.Х.Х.Х**.Х*F 80 50 121 160 70 295 372 174 6,2 8,4
АРС 10.7.100.10.Х.Х.Х**.Х*F 100 55 151 180 95 376 496 185 163,0 11,6 10,1
АРС 10.7.150.10.Х.Х.Х**.Х*F 150 57 200 240 142 406 551 240 13,5 17,7
АРС 10.7.200.10.Х.Х.Х**.Х*F 200 65 254 295 192 470 650 300 210,0 32,6 20,1
АРС 10.7.250.10.Х.Х.Х**.Х*F 250 74 306 350 244 515 735 360 33,9 27,7
АРС 10.7.300.10.Х.Х.Х**.Х*F 300 84 353 400 292 570 820 450 287,5 102,1 32,5

Обозначение

  • х** - исполнение по взрывозащите,
  • Х* - исполнение по оснащению устройствами управления и сигнализации,
  • м.к. - монтажный комплект: ответные фланцы по ГОСТ 12815 исп. 1, прокладки, болты (шпильки) и гайки.

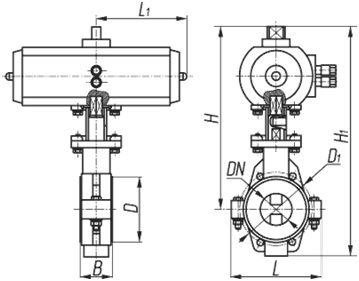

Схематическое изображение затвора АРС7 с пневмоприводом

Схематическое изображение затвора АРС7 с пневмоприводом "FESTO"
