Ящик путевой универсальный

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Универсальный путевой ящик предназначен для размещения трансформаторов, резисторов и другой аппаратуры, которая используется в схемах рельсовых цепей, а также для монтажа кабелей и подключения приборов рельсовых цепей к рельсам с помощью перемычек.

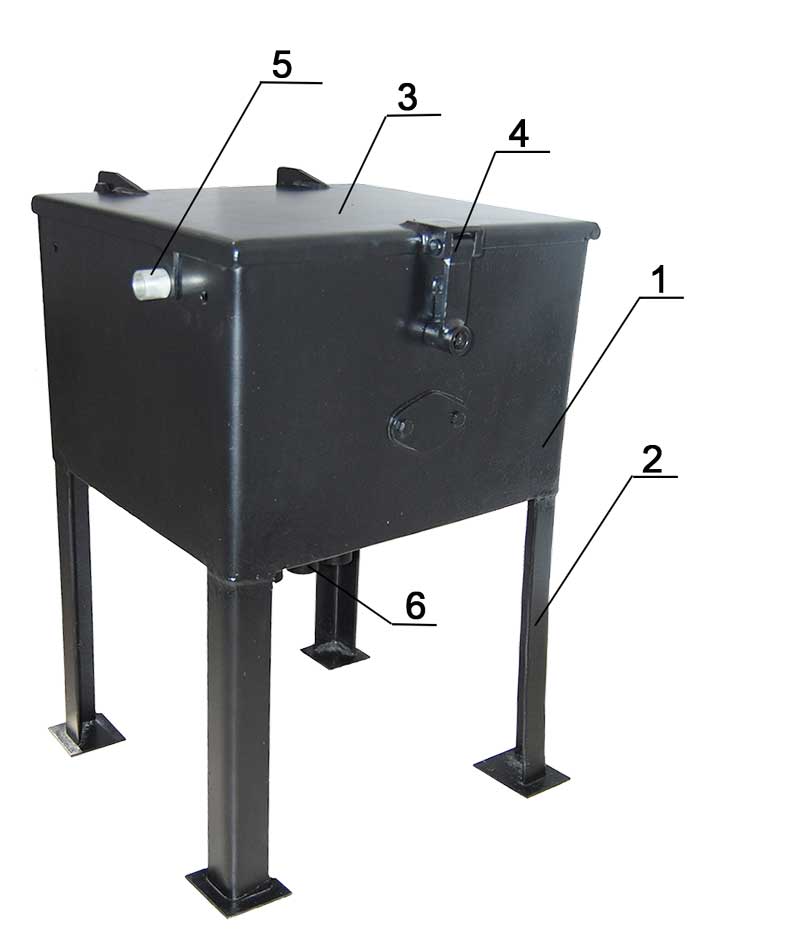

Ящик состоит из сварного металлического корпуса 1, установленного на ножках 2, и крышки 3, которая оборудована двумя запорными устройствами 4 и 5. Ко дну ящика с помощью болтов и гаек крепятся стальные патрубки 6, которые служат для защиты кабелей от механических повреждений.

В середине ящика находятся деревяные полки для установки клем и приборов.

Для предотвращения проникновения в середину ящика атмосферных осадков и пыли крышка ящика оборудована резиновой прокладкой и закрывается на ключ запорным устройством 4.

Для предотвращения доступа к аппаратуре, которая находится в середине, ящик оборудован дополнительным запорным устройством 5, который открывается с помощью ключа для болта модернизированной курбельной заслонки электроприборов СП-6, СП-ТС.

Схема путевого ящика

Характеристики

Название параметра

Единица измерения

Значение

Габаритные размеры:

длина

мм

460 ± 10

ширина

мм

480 ± 10

высота

мм

730 ± 10

Масса, не более

кг

42
