Кремневый фотодиод УФД-22
Описание
УФД21 гр.1 применяется в метрологии, спектрофотометрии, датчиках видимого и ближнего инфракрасного диапазона, а также для комплектации фотометрических головок, оптимизированных под кривую видности глаза. УФД21 гр.2 обычно применяется в метрологии, спектрофотометрии, датчиках видимого и ближнего инфракрасного диапазона при необходимости повышения длинновой чувствительности и быстродейстивя.
|
Параметр |
гр.1 |
гр. 2 |
|
Диаметр фоточувствительного элемента, мм
|
11,3
|
|
|
Площадь, ФЧЭ, мм2 |
100 |
|
|
Режим включения |
фотогальванический (без подачи напряжения смещения) |
фотодиодный |
|
Темновой ток при 20°С, при подаче напряжения смещении Uсм = 10 мВ, А, не более |
10 |
100 |
|
Область спектральной чувствительности по уровню 10 % от максимума, мкм, не менее |
0,38 - 1,0 |
0,38 - 1,06 |
|
Токовая монохроматическая чувствительность на длине волны 0,405 мкм, А/Вт, не менее |
0,08 |
не норм |
|
Токовая интегральная чувствительность от источника типа А, мА/лм |
не норм |
6 |
|
Интенсивность отказов, ч-1, не более |
5х10-6 в течение наработки 10000 ч при доверительной вероятности 0,6 |
|
|
Девяностпятипроцентный срок сохраняемости ФД |
не менее 12 лет |
|

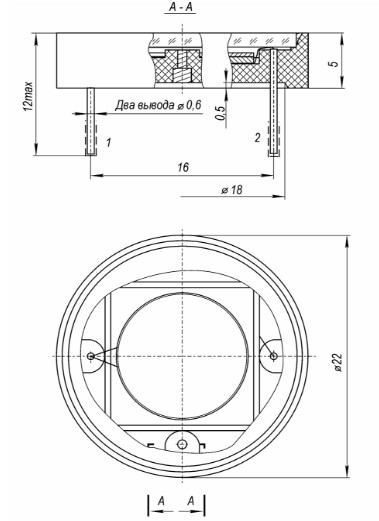

рис. 1 - Габаритные размеры, где:
1 - фоточувствительный элемент; 2 - общий "плюс" питания
Условия эксплуатации
- Диапазон рабочих температур, °С: от минус 10 до 70;
- Относительная влажность воздуха, %, при температур 25 °С: до 98.
