Гидроцилиндры ГЦ-16

Описание Характеристики
Цена по запросу
Под заказ
info@tekhnotorg.com
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Гидравлические двусторонние цилиндры дифференциального типа ГЦ-16 используются для создания двусторонних путей прохождения технологической жидкости. В зависимости от модификации изделия, оно способно функционировать под давлением рабочей среды в 16 или 25 МПа.

Область применения

Клапаны двустороннего действия применяются при построении гидравлических систем, обслуживающих промышленное оборудование.

Устройство и работа

Гидроцилиндры ГЦ-16 выпускаются в нескольких вариантах конструкционного исполнения с собственными монтажными и габаритными размерами. Также предложенные модели отличаются диаметром штока и поршня, ходом поршня. Данные показатели указываются в маркировке конкретной модели (соответственно вторая, третья и четвертая цифра).

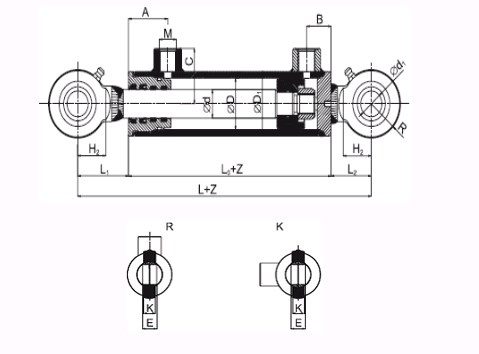

Габаритные размеры Гидроцилиндра ГЦ-16

Рис.1 Габаритные размеры Гидроцилиндра ГЦ-16

Характеристики

Технические данные
ØD Ød ØD1 Ød1 L L0 L1 L2 H2 M A B C R K E
40 22 50 20 177 91 48 38 26,5 16х1,5 37 23 43 26,5 13 16
40 25 50 20 177 91 48 38 26,5 16х1,5 37 23 43 26,5 13 16
40 28 50 20 177 91 48 38 26,5 16х1,5 37 23 43 26.5 13 16
50 25 60 25 207 105 57 45 32 16х1.5 40 23 48 32 17 20
50 28 60 25 207 105 57 45 32 16х1,5 40 23 48 32 17 20
50 32 60 25 207 105 57 45 32 16х1,5 40 23 48 32 17 20
63 32 73 25 224 119 60 45 32 16х1,5 46 28 54.5 32 17 20
63 36 73 25 224 119 60 45 32 16х1,5 46 28 54.5 32 17 20
63 40 73 25 224 119 60 45 32 16х1,5 46 28 54,5 32 17 20
70 36 82 30 251 134 66 51 36,5 22х1,5 51 30 59 36,5 19 22
70 40 82 30 251 134 66 51 36,5 22х1,5 51 30 59 36,5 19 22
70 45 82 30 251 134 66 51 36,5 22х1,5 51 30 59 36,5 19 22
80 40 92 30 264 145 68 51 36,5 22х1.5 55 31 64 36.5 19 22
80 45 92 30 264 145 68 51 36,5 22х1,5 55 31 64 36,5 19 22
80 50 92 30 264 145 68 51 36,5 22х1,5 55 31 64 36,5 19 22
90 45 102 35 296 156 79 61 41 22х1,5 61 34 73 41 21 25
90 50 102 35 296 156 79 61 41 22х1,5 61 34 73 41 21 25
90 55 102 35 296 156 79 61 41 22х1,5 61 34 73 41 21 25
90 63 102 35 296 156 79 61 41 22х1.5 61 34 73 41 21 25
100 50 115 40 335 177 89 69 46 22х1.5 69 38 79,5 46 23 28
100 55 115 40 335 177 89 69 46 22х1,5 69 38 79,5 46 23 28
100 63 115 40 335 177 89 69 46 22х1,5 69 38 79,5 46 23 28
100 70 115 40 335 177 89 69 46 22х1,5 69 38 79,5 46 23 28
110 55 125 45 364 190 97 77 51 22х1,5 77 43 84,5 51 27 32
110 63 125 45 364 190 97 77 51 22х1,5 77 43 84,5 51 27 32
110 70 125 45 364 190 97 77 51 22х,1,5 77 43 84,5 51 27 32
