Плунжерные гидроцилиндры ГЦП-16

Описание Характеристики
Цена по запросу
Под заказ
info@tekhnotorg.com
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Плунжерные цилиндры двустороннего действия ГЦП-16 относятся к гидромеханическим узлам, применяемым в гидравлических системах промышленного оборудования. В качестве рабочей жидкости таких систем применяется минеральное масло.

Область применения

Плунжерные цилиндры входят в состав технологического оборудования для поддержки рабочего давления в системе 16 МПа.

Особенности конструкции

Монтаж гидроцилиндров ГЦП-16 осуществляется с помощью приваривания проушин, прикрепленных к корпусу. Существует пять вариантов проушин для монтажа цилиндров в состав контракции технологических установок и станков – А…D-тип.

Габаритные и установочные размеры Гидроцилиндра ГЦП-16

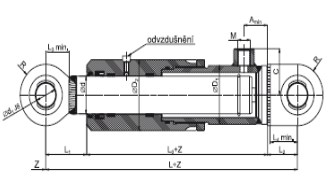

Рис.1 Габаритные и установочные размеры Гидроцилиндра ГЦП-16

Характеристики

Технические характеристики
Ød L L0 L1 L2 Lj±1 Ll±1 ØD1 ØD2 Ød1 E K R M Amin C
32 185 105 45 35 32 31 50 65 20 16 14 27,5 12х1,5 25 43
36 195 115 45 35 32 31 55 70 20 16 14 27,5 16х1,5 25 45,5
40 220 130 52 38 33 33 60 75 25 20 18 32,5 16х1,5 30 48
45 225 135 52 38 33 33 70 85 25 20 18 32,5 16х1,5 30 53
50 240 140 58 42 37 37 78 95 25 20 18 35 16х1,5 30 57
55 255 145 65 45 45 39 78 99 30 22 20 42,5 22х1,5 30 57
63 275 165 65 45 45 39 78 99 30 22 20 42,5 22х1,5 38 60,5
70 315 180 80 55 54 49 95 120 35 25 25 47,5 22х1,5 38 65,5
80 325 190 80 55 54 49 105 130 35 25 25 47,5 27,2 38 74,5
