Описание

GSM-логгеры (аварийные сигнализаторы, GSM-логгер температуры) предназначены для получения текущих данных с приборов “РегМик”, сохранения их в энергонезависимой памяти и дистанционной передачи на персональный компьютер сервисного или диспетчерского центра через канал сотовой связи GSM или через интернет с помощью FTP-сервера.

В составе системы у потребителя устанавливается GSM-логгер и сеть приборов “РегМик”. В диспетчерском центре на ПЭВМ устанавливается специализированное программное обеспечение или GSM-модем позволяющие компьютеру произвести опрос системы в заданный интервал времени. Кроме того, через GSM-логгер можно изменять режимы, параметры регуляторов “РегМик”, которые подключены к логгеру (опция).

  1. Максимальное количество записей: 60 000.
  2. Максимальное количество приборов в сети: 64.

GSM-логгер выполняет функции:

  • индикацию измеренных параметров на жидкокристаллическом индикаторе (16х2). Основной режим работы - GSM-логгер температуры;
  • формирование сигнала “Авария” при выходе контролируемого параметра за заданные аварийные значения;
  • формирование сигнала “Авария” в случае срабатывания дискретных входов;
  • сохранение аварийных ситуаций в энергонезависимую память прибора; отправка SМS на заданные номера телефонов (до пяти номеров) при аварийных ситуациях;
  • вызов номера одного из пяти абонентов при аварийных ситуациях;
  • сохранение в энергонезависимую память прибора значений измеряемых параметров с заданным интервалом времени;
  • встроенные цифровые часы реального времени, позволяют вести сохранение данных с привязкой к реальному времени;
  • автоматическая коррекция часов в сутки на заданное время;
  • обмен данными с персональным компьютером (настройка внутренних параметров) по интерфейсу USB (протокол ModBus RTU);
  • передача сохраненных данных на FTP-сервер с помощью GPRS соединения; включение выходных устройств при аварии;
  • управление выходными устройствами по SМS-запросу;
  • отправка статусных SМS по SМS-запросу; программное изменение параметров характеристики входных датчиков.

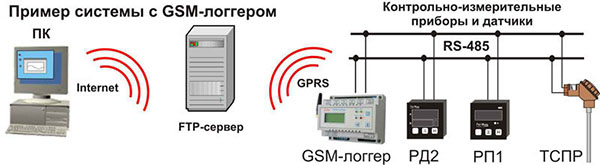

Пример работы устройства

Рисунок 1 - Пример использования

Типы входных устройств
Входной первичный преобразователь Диапазон измерений
Модификация Код Тип
ТС по ДСТУ 28587

01

02

03

04

05

06

07

08

ТСМ 50М W=1,4260

ТСМ 50М W=1,4280

ТСП Pt50 W=1,3850

ТСП 50П W=1,3910

ТСМ 100М W=1,4260

ТСМ 100М W=1,4280

ТСП Pt100 W=1,3850

ТСП 100П W=1,3910

(-50...+200) °С

(-50...+200) °С

(-50...+600) °С

(-50...+600) °С

(-50...+200) °С

(-50...+200) °С

(-50...+600) °С

(-50...+600) °С

ПТ по ДСТУ 2857

10

11

12

ТХК L

ТХА K

ТЖК J

(-30...+600) °С

(-50...+1200) °С

(-30...+750) °С

АН

21

22

23

АН1 от 0 до 1 В

АН2 от 0 до 10 В

АН5 от 0 до 5 В

(0...100)%

(0...100)%

(0...100)%

АT

31

32

33

АТ1 от 0 до 5 мА

АТ2 от 0 до 20 мА

АТ3 от 4 до 20 мА

(0...100)%

(0...100)%

(0...100)%
