Модуль расширения с аналоговыми входами и выходами IT-1604
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Модуль расширения с аналоговыми входами и выходами IT-1604
Основные характеристики
- Модули с комбинированными электрически изолированными аналоговыми входами и выходами (AI/AO).
- IT-1604 предназначен для 16-битных измерения тока, напряжения и сопротивления / резистивных датчиков температуры. Модуль имеет встроенный источник опорного напряжения.
- IT-1602 предназначен для измерений термопар и низкого напряжения с 16-битным разрешением.
- Входы можно настроить независимо друг от друга.
- Тип и диапазон настраивается при конфигурации прикладной программы.
- Модуль имеет встроенную линеаризацию резистивных датчиков температуры и коррекцию термопар холодного спая.
- IT-16XX имеет 10 битные аналоговые выходы.
- Выходное значение передается в двоичном виде, в процентах, или непосредственно в единицах температуры.
- Индикация перегрузки или обрыва на входе указывается на передней панели.
Монтаж – подключение
- Компактные размеры для монтажа на ДИН рейку (3 модуля) в стандартные щитки.
- Модуль можно подключить экранированной витой парой (TCL2) на расстоянии 400 м. При помощи конвертора оптической связи KB-0552 можно увеличить расстояние до 1,7 км!
- Питание, шина TCL2 , входы и выходы подключаются винтовыми клеммами.
- Адрес модуля на расширительной шине TCL2 устанавливается вручную, поворотом переключателя на передней панели.
Применение
- Предназначен для увеличения количества ввода/вывода, центральных модулей ПЛК FOXTROT.
- Предназначены для точного измерения аналогового сигнала стандартных датчиков с напряжением и токовым выходом для прямого измерения резистивных датчиков и термопар.

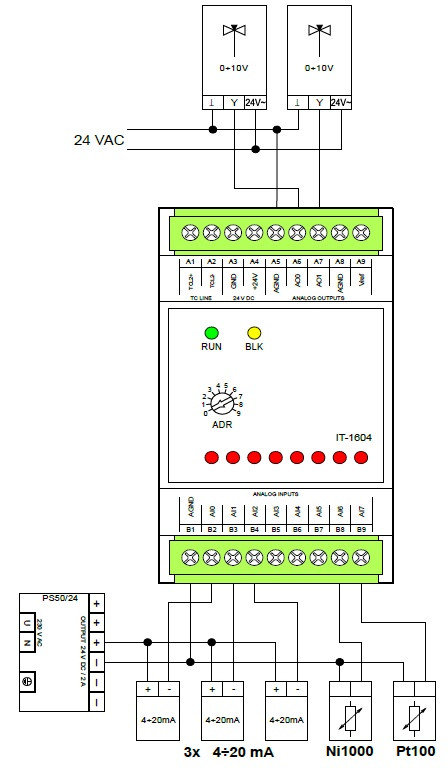

Пример подключения
Характеристики
| Вес | 0.08 кг |
| Габаритные размеры | |
| Длина | 90.0(мм) |
| Ширина | 53.0(мм) |
| Высота | 65.0(мм) |
| Условия эксплуатации | |
| Минимальная температура хранения | 70 град. |
| Максимальная температура хранения | -25 град. |
| Рабочая температура | –20 ÷ +55 °С |
| Электрическая прочность | по МЭК EN 60950 |
| Степень защиты IEC 529 | IP 10B |
| Категория перенапряжения | II |
| Степень загрязнения EN 61131-2 | 2 |
| Рабочее положение | Вертикальная |
| Инсталляция | на ДИН рейку |
| Подключение | Винтовые клеммы |
| Сечение проводов | макс. 2,5 мм2 |
| Диапазоны измерения датчиков термосопротивления IT-1604 | |
| Входной импеданс | 7,5 кΩ |
| Диапазон измерения | Pt100 1,385 (–90 ÷ +400 °C); Pt100 1,391 (–90 ÷ +400 °C); Pt1000 1,385 (–90 ÷ +400 °C); Pt1000 1,391 (–90 ÷ +400 °C); Ni1000 1,617 (–60 ÷ +200 °C); Ni1000 1,500 (–60 ÷ +200 °C); OV1000 (0 ÷ 1000 Ω) |
| Обнаружение отключеного датчика | Да, в статусе модуля |
| Диапазоны измерения напряжения IT-1604 | |
| Диапазон измерения | 0 ÷ +10 В; 0 ÷ +5 В; 0 ÷ +2 В; 0 ÷ +1 В |
| Аналоговые выходы | |
| Максимальная погрешность при 25 °C | ±2 % полного диапазона |
| Допустимая непрерывная перегрузка | +20 В (между AI и AGND) |
| Количество входов × групп | 2 × 1 |
| Общий терминал | минус (AGND) |
| Время преобразования | 10 мкс/1 выход |
| Тип защиты | Интегрирована, от перенапряжения |
| Гальваническя изоляция | да |
| Разрядность | 10 бит |
| Макс. выходной ток | 10 мА |
| Выходной диапазон | 0 ÷ +10 В |
| Диапазоны измерения тока IT-1604 | |
| Обнаружение отключенного входа | Да, в статусе модуля |
| Аналоговые входы (AI0-AI7) | |
| Конфигурируемые входы | Измерение напряжения, тока, сопротивления Дискретный вход (смотри другую таблицу) |
| Разрешение | 16 бит |
| Цикличность измерения | 500 мс |
| Питание | |
| Гальваническая изоляция | Нет |
| Напряжение питания (SELV) | +24 В DC |
| Допуск напряжения | –15 % ÷ + 25 % (20,4 ÷ 30 В DC) |
| Макс. мощность | 2,5 Вт |
| Коммуникация | |
| Системная шина расширения | 1× TCL2 (RS-485, 345 кбит/с) |
