Нагреватель водяной канальный Канал-КВН

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Нагреватель водяной канальный Канал-КВН предназначен для нагрева воздуха с применением в качестве теплоносителя горячей воды.

Структура условного обозначения

Нагреватель водяной канальный маркируется так: Канал-КВН - 40 - 20 - 2, где:

  • Канал-КВН - тип нагревателя,
  • 40 - 20 - типоразмер (по прямоугольному присоединительному сечению В×Н) ,
  • 2 - количество рядов.

Конструктивное исполнение

Корпус канального нагревателя выполнен из оцинкованной стали. Теплообменная поверхность образована рядами медных трубок, оребренных гофрированными пластинами из алюминиевой фольги. Коллекторы нагревателя выполнены из стальных труб. Используемые материалы обеспечивают высокую эффективность, надежность и долговечность работы канальных нагревателей.

Унифицированные размеры канальных нагревателей позволяют универсально сочетать их с другими элементам канальной вентиляции, обеспечивает удобство монтажа и обслуживания в условиях ограниченного пространства.

Серия воздухонагревателей предполагает девять типоразмеров в зависимости от размеров присоединяемого канала.

Стандартный размерный ряд позволяет подобрать нагреватель для любого расхода воздуха, обеспечиваемого канальным вентилятором.

ВНИМАНИЕ! При присоединении входного и выходного патрубков теплообменника к сети соблюдать особую осторожность. В процессе монтажа запрещается подгибать и деформировать патрубки.

Характеристики

Габаритные размеры
Обозначение Размеры, мм Масса 2-х рядного КВн, кг, не более Масса 3-х рядного КВн, кг, не более
В н
Канал-КВН-40-20 400 200 3,3 -
Канал-КВН-50-25 500 250 5,2 6,2
Канал-КВН-50-30 500 300 6,2 7,4
Канал-КВН-60-30 600 300 7,4 8,9
Канал-КВН-60-35 600 350 8,7 10,4
Канал-КВН-70-40 700 400 11,5 13,8
Канал-КВН-80-50 800 500 14,3 17,5
Канал-КВН-90-50 900 500 15,5 19,1
Канал-КВН-100-50 1000 500 16,8 20,6

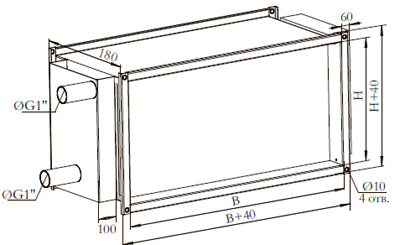

Рис.1. Схема нагревателей водяных канальных Канал-КВН
Рис.1. Схема нагревателей водяных канальных Канал-КВН
