Воздухонагреватель электрический канальный Канал-ЭКВ

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Воздухонагреватель электрический канальный Канал-ЭКВ применяется для нагрева воздуха в стационарных системах вентиляции, кондиционирования воздуха производственных, общественных и жилых зданий, установка в прямоугольных вентиляционных каналах.

Структура условного обозначения

Воздухонагреватель электрический канальный маркируется так: Канал-ЭКВ - 40 - 20 - 6, где:

  • Канал-ЭКВ - тип воздухонагревателя,
  • 40 - 20 - типоразмер (по прямоугольному присоединительному сечению В×Н),
  • 6 - мощность (кВт).

Конструктивное исполнение

Корпус и коммутационный щит канального электрического воздухонагревателя изготавливаются из оцинкованной стали. Нагревательные элементы выполнены из нержавеющей стали.

Воздухонагреватель оборудован двухступенчатой защитой от перегрева. Датчик первой ступени (с автоматическим возвратом в исходное положение) срабатывает, когда температура воздуха на корпусе нагревателя достигает 60 °С. Датчик второй ступени (с ручным возвратом в исходное положение) срабатывает, когда температура воздуха на корпусе нагревателя достигает 90 °С.

В случае если вентиляционная система, в состав которой входит электрический воздухонагреватель, регулируется вручную, при отключении системы вначале необходимо отключить воздухонагреватель, а после полного остывания ТЭН - вентилятор.

Характеристики

Технические характеристики
Обозначение Размеры, мм Мощность, кВт Ступени нагрева Потребляемый ток, а Mин. воздухопроизводительность, м³/час Масса, кг не более Схема подключения
В н l
Канал-ЭКВ-40-20-9 400 200 370 9 9 15,7 450 7,0 А1
Канал-ЭКВ-40-20-12 400 200 370 12 6+6 21 450 9,6 А2
Канал-ЭКВ-40-20-17 400 200 370 17 9+8 30 450 10,6 А2
Канал-ЭКВ-50-25-12 500 250 370 12 6+6 21 700 10,6 А2
Канал-ЭКВ-50-25-17 500 250 370 17 9+8 30 700 11,7 А2
Канал-ЭКВ-50-25-23 500 250 370 23 9+9+5 40,2 700 14,7 А3
Канал-ЭКВ-50-30-12 500 300 370 12 6+6 21 850 11,0 А2
Канал-ЭКВ-50-30-17 500 300 370 17 9+8 30 850 13,0 А2
Канал-ЭКВ-50-30-23 500 300 370 23 9+9+5 40,2 850 16,0 А3
Канал-ЭКВ-50-30-27 500 300 500 27 9+9+9 47,2 850 17,2 А3
Канал-ЭКВ-60-30-15 600 300 370 15 6+9 26,2 1000 13,2 А2
Канал-ЭКВ-60-30-22,5 600 300 370 22,5 9+13,5 39,4 1000 13,8 А2
Канал-ЭКВ-60-30-27 600 300 370 27 9+9+9 47,2 1000 15,6 А3
Канал-ЭКВ-60-30-31,5 600 300 370 31,5 9+9+13,5 55,1 1000 16,0 А3
Канал-ЭКВ-60-35-16,5 600 350 370 16,5 7,5+9 29 1200 13,8 А2
Канал-ЭКВ-60-35-22,5 600 350 370 22,5 9+13,5 39,4 1200 15,6 А2
Канал-ЭКВ-60-35-27 600 350 370 27 9+9+9 47,2 1200 18,0 А3
Канал-ЭКВ-60-35-31,5 600 350 370 31,5 9+9+13,5 55,1 1200 19,3 А3
Канал-ЭКВ-70-40-27 700 400 370 27 9+9+9 47,2 1600 18,1 А3
Канал-ЭКВ-70-40-31,5 700 400 370 31,5 9+9+13,5 55,1 1600 18,7 А3
Канал-ЭКВ-70-40-45 700 400 500 45 9+9+13,5+13,5 78,7 1600 20,3 А4
Канал-ЭКВ-80-50-31,5 800 500 370 31,5 9+9+13,5 55,1 2200 20,3 А3
Канал-ЭКВ-80-50-45 800 500 500 45 9+9+13,5+13,5 78,7 2200 22,5 А4
Канал-ЭКВ-80-50-60 800 500 500 60 9+9+13,5+13,5+15 105 2200 26,4 А5
Канал-ЭКВ-90-50-45 900 500 370 45 7,5+7,5+15+15 78,7 2500 31,1 А4
Канал-ЭКВ-90-50-67,5 900 500 500 67,5 7,5+15+15+15+15 118 2500 33,0 А5
Канал-ЭКВ-90-50-90 900 500 500 90 15+15+15+15+15+15 157,4 2500 33,7 А6
Канал-ЭКВ-100-50-45 1000 500 370 45 7,5+7,5+15+15 78,7 2800 33,1 А4
Канал-ЭКВ-100-50-67,5 1000 500 500 67,5 7,5+15+15+15+15 118 2800 33,9 А5
Канал-ЭКВ-100-50-90 1000 500 500 90 15+15+15+15+15+15 157,4 2800 35,6 А6

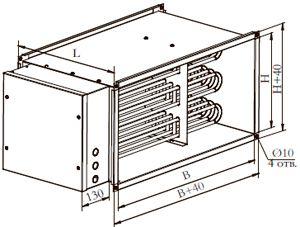

Рис.1. Габаритные размеры воздухонагревателя электрического канального Канал-ЭКВ
Рис.1. Габаритные размеры воздухонагревателя электрического канального Канал-ЭКВ

Рис.2. Электрические схемы подключения
Рис.2. Электрические схемы подключения
