Преобразователь ПНС-4
Безналичный расчет для юр. лиц, предоплата на банковкую карту, оплата с отсрочкой платежа.
Обмен/возврат товара надлежащего качества в течение 14 дней.
Гарантия от магазина Техноторг: 12 мес.
|
Наименование |
Значение |
|
Входной сигнал |
От 0 до 1 А |
|
Входной сигнал |
От 20 до 120 В |
|
Диапазон преобразования фазового сдвига |
От 90° до минус 90° |
|
Выходной сигнал одно- или двухполярный |
0(-5)-5 мА , Rн ≤ 2000 Ом |
|
Погрешность преобразования входного сигнала выражена в процентах от номинального диапазона изменения выходного сигнала – не превышает |
0,5 % |
|
Электрическое сопротивление изоляция между всеми цепями и корпусом, между входом и выходом составляет при температуре 20°С и влажности не более 80%. |
40 МОм |
|
Электрическая изоляция между всеми цепями и корпусом, между входом и выходом выдерживает в течении 1 мин. действие испытательного напряжения переменного тока синусоидальной формы частотой 50 Гц при температуре 20°С и влажности не более 80%. |
2000 В |
|
Напряжение питания: |
220 В (+22; -33) |
|
Потребляемая мощность |
Не более 5 ВА |
|
Габаритные размеры ВхШхГ |
96 х 100 х 110 мм |
|
Масса |
Не более 0,5 кг |

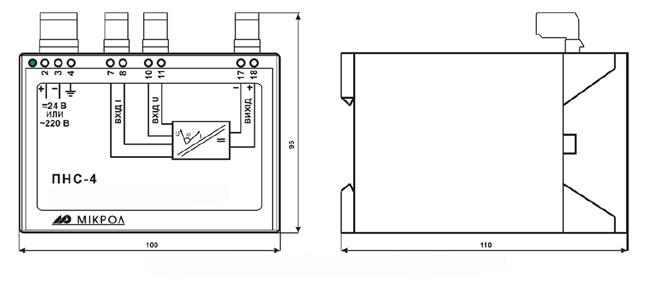

Габариты преобразователя
Преобразователь ПНС-4 предназначен для преобразования фазового сдвига между током и напряжением в сетях переменного тока в унифицированный аналоговый одно- или двухполярный сигнал постоянного тока. Преобразователь применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.
ПНС-4 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.
Преобразователь предназначен для преобразования фазового сдвига между током и напряжением в сетях переменного тока в унифицированный аналоговый одно- или двухполярный сигнал постоянного тока.
Область применения
Преобразователь применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных
Обозначение при заказе преобразователя фазового сдвига ПНС-4
Код модели преобразователя для заказа: ПНС-4 – А-В-С -U
где:
- А – код входного сигнала переменного тока:
- 01 – (0-1) А,
- 02 – (0-2.5) А,
- 03 – (0-5) А.
- B – код входного сигнала переменного напряжения:
- 01 – (20-120) В,
- 02 – (80-240) В.
- C – код аналогового выхода:
- 1 - 0-5 мА,
- 2 - 0-20 мА,
- 3 - 4-20 мА,
- 4 - 0-10 В,
- 5 – (от -5 до 5) мА,
- 6 – (от -20 до 20) мА,
- 7 – (от -10 до 10) в.
- U – напряжение питания
- 220 – 220 В переменного тока,
- 24 – 24 В постоянного тока.
