Редуктор червячный 2Ч-63

Код товара: 8450

Есть в наличии

Цена по-запросу

Купить

Оплата

Безналичный расчет для юр. лиц, предоплата на банковкую карту, оплата с отсрочкой платежа.

Гарантия

Обмен/возврат товара надлежащего качества в течение 14 дней.

Гарантия от магазина Техноторг: 12 мес.

Характеристики

Технические характеристики
Наименование параметров		Значения
Межосевое расстояние, мм		63
Номинальная частота вращения входного вала, об/мин		1500
Передаточное число: номинальное фактическое		8,0	10,0	12,5	16,0	20,0	25,0	31,5	40,0	50,0	63,0	80,0
Номинальный крутящий момент на выходном валу, Нм, при ПВ, %	40
Номинальный крутящий момент на выходном валу, Нм, при ПВ, %	100
КПД, %, в непрерывном режиме с ПВ= 100%, не менее		87	85	83	81	76	73	70	63	60
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части входного вала, Н в режиме с при ПВ, %	40	310
	100	310
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, Н в режиме с при ПВ, %	40	2800
	100	2400
Корректированный уровень звуковой мощности, дБА, не более		83
Масса редуктора, кг, не более		12,5

Описание

Редуктор червячный одноступенчатый универсальный 2Ч-63 вляется редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ 15150-69.

Структура условного обозначения

Редукторы 2Ч-63 маркируются так: 2Ч-63-50-53-2-У2 С, где:

2Ч - червячный одноступенчатый редуктор;
63 - межосевое расстояние, мм;
12,5 - номинальное передаточное число;

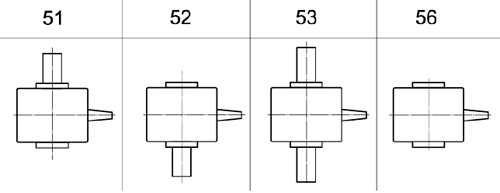

53 - вариант сборки;
3 - вариант расположения червячной пары;
У2 - климатическое исполнение;
С - индекс, определяющий наличие в редукторе смазки "Трансол-200".

Условия применения

нагрузка постоянная и переменная, одного направления и реверсивная;
работа с периодическими остановками и длительная до 24 часов в сутки;
вращение валов в любую сторону;
частота вращения входного вала не более 1500 об/мин;
климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

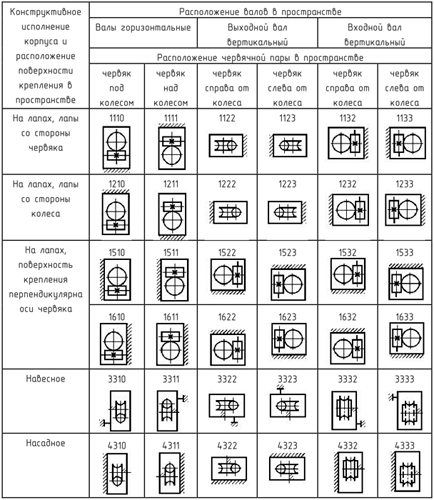

Рис.1. Варианты исполнения по способу монтажа
