Редукторы цилиндрические РК, РК-М

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Редукторы цилиндрические РК, РК-М являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические РК обозначаются так:РК - 500М - 50 - 12 - У1, где

  • РК - тип редуктора
  • 500 - межосевое расстояние выходной ступени, мм
  • М - модернизированный
  • 50 - передаточное отношение
  • 12 - вариант сборки
  • У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Характеристики

Технические характеристики
Типоразмер
редуктора
Передаточное
отношение
Частота вращения
входного вала,
мин-1
Номинальный
крутящий момент
на выходном валу, Н·м
РК-500
РК-500М
8; 10; 12,5; 16;
20; 22,4; 31,5; 40; 50
от 1500 до 600 8770... 10040
РК-600
РК-600М
15575...15605
Габаритные размеры
Типоразмер
редуктора
АC АБ АT А1 В В1 В2 В3 H Н1 Н2 h L L1 L2 L3 d n Масса
мм шт кг
РК-500
РК-500М
850 350 500 300 580 520 580 408 875 400 105 35 1640 1120 510 550 32 8 1230
РК-600
РК-600М
1000 400 600 350 660 590 660 472 965 400 200 40 1900 1360 550 595,5 32 8 2130

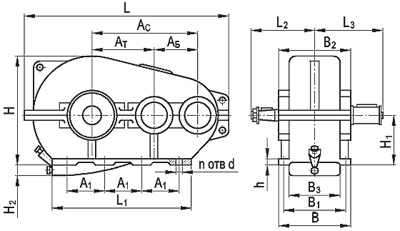

Рис.1. Габаритные размеры редукторов цилиндрических РК

Рис.1. Габаритные размеры редукторов цилиндрических РК

Габаритные размеры концов валов
редуктора d d1 d2 I I1 b t d3 d4 I2 b1 t1
мм
РК-500
РК-500М
90 130 М64Х4 170 130 22 46,75 130 150 200 32 141
РК-600
РК-600М
90 130 М64Х4 170 130 22 46,75 150 170 200 36 162

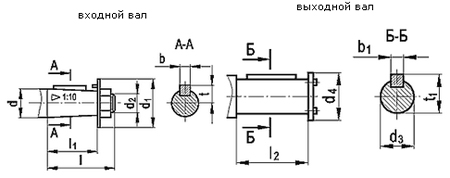

Рис.2. Размеры концов валов
Рис.2. Размеры концов валов

Рис.3.Варианты сборки редукторов
Рис.3.Варианты сборки редукторов
