Редукторы цилиндрические РЦД, РЦД-М

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Редукторы цилиндрические РЦД, РЦД-М являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические РЦД обозначаются так: РЦД - 350М - 25 - 12 - Ц - У2, где

  • РЦД - тип редуктора
  • 350- межосевое расстояние выходной ступени, мм
  • М - модернизированный
  • 25 - передаточное отношение
  • 12 - вариант сборки
  • Ц - исполнение конца выходного вала
  • У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Характеристики

Технические характеристики
Типоразмер
редуктора
Передаточное
отношение
Частота вращения
входного вала,
мин-1
Номинальный
крутящий момент
на выходном валу, Н·м
РЦД-250
РЦД-250М
10; 16; 20;
25, 31,5; 40
от 1500 до 600 от 431 до 505
РЦД-350
РЦД-350М
от 1020 до 1200
РЦД-400
РЦД-400М
от 1990 до 2300
Габаритные размеры
Типоразмер
редуктора
АC АT А1 А2 А3 B В1 В2 Н Н1 h L L1 L2 L3 M d n Масса
мм шт кг
РЦД-250
РЦД-250М
250 150 115 165 330 250 200 250 315 160 24 520 400 220 230 185 23 6 87
РЦД-350
РЦД-350М
350 200 164 240 480 320 255 320 410 212 24 700 545 260 290 235 175
РЦД-400
РЦД-400М
400 250 190 270 540 360 275 360 510 265 28 800 640 280 335 285 27 287

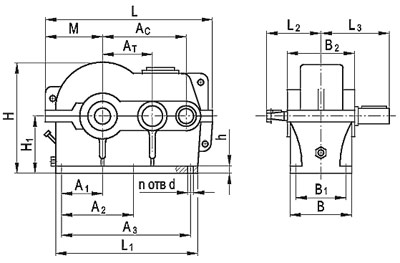

Рис.1. Схема редукторов цилиндрических РЦД

Рис.1. Схема редукторов цилиндрических РЦД

Габаритные размеры концов валов
Типоразмер
редуктора
d d1 d2 I I1 b t d3 I2 b1 t1
мм
РЦД-250
РЦД-250М
30 50 М20x1,5 80 58 5 15,55 45 82 14 49,5
РЦД-350
РЦД-350М
35 6 18,55 65 105 18 71
РЦД-400
РЦД-400М
18,55 85 130 22 93

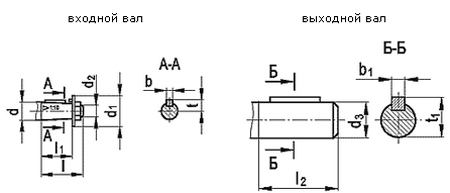

Рис.2. Схема концов валов
Рис.2. Схема концов валов

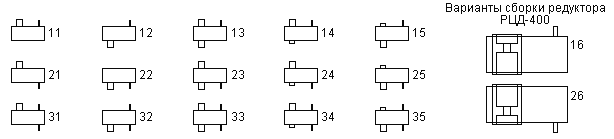

Рис.3. Варианты сборки редукторов
Рис.3. Варианты сборки редукторов
