Редукторы цилиндрические 1Ц2У, 1Ц2У-М и 1Ц2Н, 1Ц2Н-М с зацеплением новикова

Описание Характеристики
Цена по запросу
Под заказ
info@tekhnotorg.com
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Редукторы цилиндрические 1Ц2У, 1Ц2У-М и 1Ц2Н, 1Ц2Н-М с зацеплением новикова являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические горизонтальные двухступенчатые с зацеплением новикова маркируются так: 1Ц2Н - 450М - 40 - 11 - Ц - УЗ, где:

  • 1Ц2Н - тип редуктора
  • 450 - межосевое расстояние выходной ступени, мм
  • М - модернизированный
  • 40 - передаточное отношение
  • 11 - вариант сборки
  • Ц - исполнение конца выходного вала
  • УЗ - климатическое исполнение и категория размещения по ГОСТ 15150-69

Характеристики

Технические характеристики
Типоразмер
редуктора		 Передаточное
отношение		 Частота вращения
входного вала,
мин-1		 Номинальный
крутящий момент
на выходном валу, Н·м
1Ц2У-315
1Ц2У-315М		 8; 10; 12,5; 16;
20; 25; 31,5; 40; 50		 от 1500 до 500 8000 ... 14000
1Ц2У-355
1Ц2У-355М		 10000 ... 20000
1Ц2У-400
1Ц2У-400М		 14000 ... 28000
1Ц2Н-450
1Ц2Н-450М		 31500 ... 40000
1Ц2Н-500
1Ц2Н-500М		 40000 ... 56000
Габаритные размеры
Типоразмер
редуктора		 АТ АБ L I А1 А2 L2 L3 Н H1 А В B1 B2 d h n
не более
мм шт.
1Ц2У-315
1Ц2У-315М		 315 200 1045 360 370 215 300 420 685 335 740 395 340 260 28 35±4 6
1Ц2У-355
1Ц2У-355М		 355 225 1170 405 425 250 320 440 740 375 850 435 360 280 28 35±4 6
1Ц2У-400
1Ц2У-400М		 400 250 1320 450 475 280 380 500 835 425 950 475 420 330 35 42±4 6
1Ц2Н-450
1Ц2Н-450М		 450 280 1475 500 530 310 500 650 955 475 1060 630 590 515 35 50±5 6
1Ц2Н-500
1Ц2Н-500М		 500 315 1665 565 615 360 530 690 1055 530 1220 700 650 580 42 60±6 6

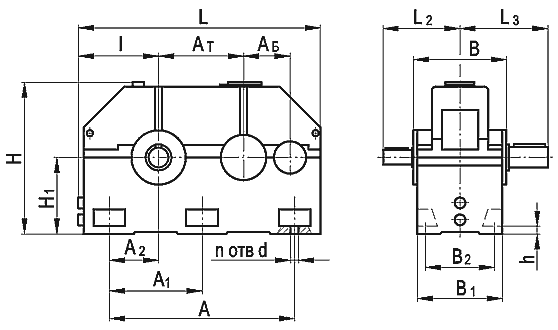

Рис.1. Габаритные размеры редукторов 1Ц2У, 1Ц2У-М и 1Ц2Н, 1Ц2Н-М с зацеплением новикова
Рис.1. Габаритные размеры редукторов 1Ц2У, 1Ц2У-М и 1Ц2Н, 1Ц2Н-М с зацеплением новикова

Габаритные размеры концов валов
Типоразмер
редуктора		 d I b t d1 I1 b1 t1
мм
1Ц2У-315
1Ц2У-315М		 50 110 14 53,5 110 210 28 116
1Ц2У-355
1Ц2У-355М		 55 110 16 59 125 210 32 132
1Ц2У-400
1Ц2У-400М		 60 140 18 64 140 250 36 148
1Ц2Н-450
1Ц2Н-450М		 80 170 22 85 160 300 40 169
1Ц2Н-500
1Ц2Н-500М		 90 170 25 95 180 300 45 190

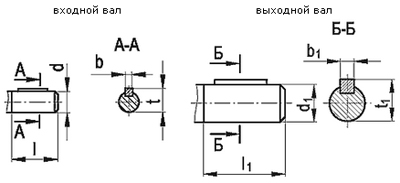

Рис.2. Размеры концов валов
Рис.2. Размеры концов валов

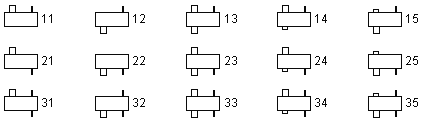

Рис.3. Варианты сборки редукторов
Рис.3. Варианты сборки редукторов
