Редукторы цилиндрические Ц2, Ц2-М

Описание Характеристики
Цена по запросу
Под заказ
info@tekhnotorg.com
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Редукторы цилиндрические Ц2, Ц2-М являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические Ц2 обозначаются так: Ц2 - 650М - 20 - 22 - К - У3, где

  • Ц2 - тип редуктора
  • 650 - межосевое расстояние выходной ступени, мм
  • М - модернизированный
  • 20 - передаточное отношение
  • 22 - вариант сборки
  • К - исполнение конца выходного вала
  • У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Характеристики

Технические характеристики
Типоразмер
редуктора		 Передаточное
отношение		 Частота вращения
входного вала,
мин-1		 Номинальный
крутящий момент
на выходном валу, Н·м
Ц2-250
Ц2-250М		 8; 10; 12,5; 16;
20; 25; 31,5; 40; 50		 от 1500 до 600 650...825
Ц2-300
Ц2-300М		 950...1180
Ц2-350
Ц2-350М		 1500...1800
Ц2-400
Ц2-400М		 3000...3400
Ц2-400П
Ц2-400ПМ		 3000...3400
Ц2-500
Ц2-500М		 5150...6000
Ц2-650
Ц2-650М		 15000...16000
Ц2-750
Ц2-750М		 20600...25800
Ц2-1000
Ц2-1000М		 47500...58000
Габаритные размеры
Типоразмер
редуктора		 АC АБ АT А1 В В1 В2 Н Н1 Н2 h L L1 L2 L3 L4 d n Масса
мм шт кг
Ц2-250
Ц2-250М		 250 100 150 285 260 210 - 310 160 - 18 515 400 280 220 183 22 4 87
Ц2-300
Ц2-300М		 300 12b 1/5 350 300 250 - 362 190 - 22 620 475 300 255 215 26 4 138
Ц2-350
Ц2-350М		 350 150 200 200 330 280 - 409 212 - 25 700 550 345 300 238 26 6 210
Ц2-400
Ц2-400М		 400 150 250 250 380 320 - 505 265 - 27 805 640 375 325 286 33 6 315
Ц2-400П
Ц2-400ПМ		 400 150 250 250 380 320 - 505 265 - 27 805 640 - 325 286 33 6 290
Ц2-500
Ц2-500М		 500 200 300 320 440 360 - 598 315 - 30 985 785 445 390 340 39 6 500
Ц2-650
Ц2-650М		 650 250 400 260 560 470 280 695 315 95 36 1270 910 550 480 443 39 8 1100
Ц2-750
Ц2-750М		 750 300 450 300 650 560 320 783 355 100 40 1455 1040 645 570 494 46 8 1650
Ц2-1000
Ц2-1000М		 1000 400 600 400 860 750 420 1018 450 155 45 1905 1400 805 740 645 52 8 3700

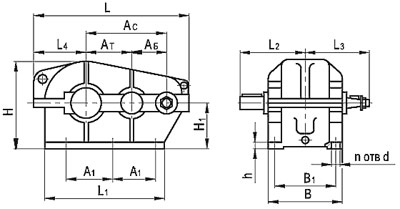

Рис.1. Схема редукторов Ц2-250…Ц2-500

Рис.1. Схема редукторов Ц2-250…Ц2-500

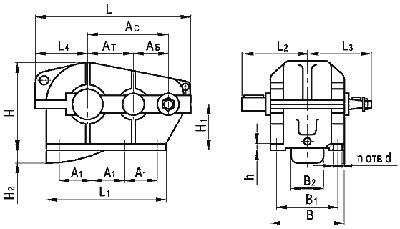

Рис.2. Схема редукторов Ц2-650…Ц2-1000

Рис.2. Схема редукторов Ц2-650…Ц2-1000

Габаритные размеры концов входного вала
Типоразмер
редуктора		 d d1 d2 I I1 b t
мм
Ц2-250
Ц2-250М		 30 42 М20x1.5 80 58 5 15,6
Ц2-300
Ц2-300М		 35 42 М20x1.5 80 58 6 18,6
Ц2-350
Ц2-350М		 40 50 М24x2 110 82 10 21
Ц2-400
Ц2-400М		 50 70 М36xЗ 110 82 12 26
Ц2-400П
Ц2-400ПМ		 50 70 М36xЗ 110 82 12 26
Ц2-500
Ц2-500М		 60 80 М42xЗ 140 105 16 31,4
Ц2-650
Ц2-650М		 70 90 М48xЗ 140 105 18 36,4
Ц2-750
Ц2-750М		 80 105 М56x6 170 130 20 41,3
Ц2-1000
Ц2-1000М		 100 125 М72x4 210 165 25 50,9

Рис.3. Схема входного вала
Рис.3. Схема входного вала

Габаритные размеры концов выходного вала
Типоразмер
редуктора		 d d1 d2 I I1 b t
мм
Ц2-250
Ц2-250М		 30 42 М20x1.5 80 58 5 15,6
Ц2-300
Ц2-300М		 35 42 М20x1.5 80 58 6 18,6
Ц2-350
Ц2-350М		 40 50 М24x2 110 82 10 21
Ц2-400
Ц2-400М		 50 70 М36xЗ 110 82 12 26
Ц2-400П
Ц2-400ПМ		 50 70 М36xЗ 110 82 12 26
Ц2-500
Ц2-500М		 60 80 М42xЗ 140 105 16 31,4
Ц2-650
Ц2-650М		 70 90 М48xЗ 140 105 18 36,4
Ц2-750
Ц2-750М		 80 105 М56x6 170 130 20 41,3
Ц2-1000
Ц2-1000М		 100 125 М72x4 210 165 25 50,9

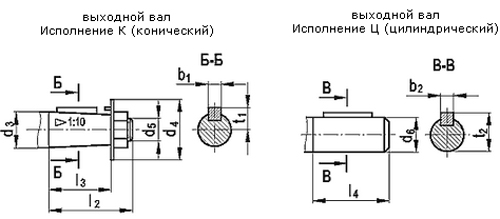

Рис.4. Схема выходного вала
Рис.4. Схема выходного вала

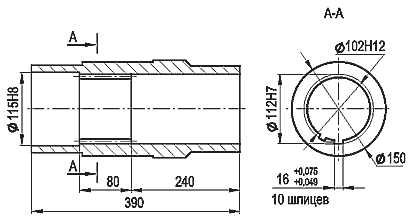

Рис.5. Размеры выходного вала редуктора Ц2-400П, мм
Рис.5. Размеры выходного вала редуктора Ц2-400П, мм

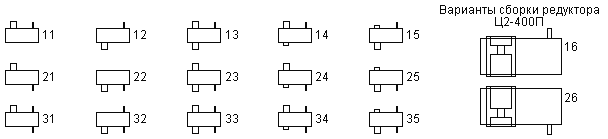

Рис.6.Варианты сборки редукторов
Рис.6.Варианты сборки редукторов
