Описание

Редукторы цилиндрические В, В-М И ВФ, ВФ-М являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические В обозначаются так: В - 200 Ф М - 16 - 26 - У2, где

  • ВКУ - тип редуктора
  • 765 - межосевое расстояние выходной ступени, мм
  • Ф - с фланцем для двигателя
  • М - модернизированный
  • 20 - передаточное отношение
  • 23 - вариант сборки
  • У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Характеристики

Технические характеристики
Типоразмер
редуктора		 Передаточное
отношение		 Частота вращения
входного вала,
мин-1		 Номинальный
крутящий момент
на выходном валу, Н·м
В-100
В-100М		 10; 12,5; 16;
20; 25; 31,5; 40		 1500 172...563
В-100Ф
В-100Ф-М
В-125
В-125М		 10; 12,5; 16;
20; 25; 31,5; 40; 50		 344... 1250
В-125Ф
В-125Ф-М
В-160
В-160М		 668...2500
В-160Ф
В-160Ф-М
В-200
В-200М		 10; 12,5; 16;
20; 25; 31,5;
40; 50; 63; 80; 100		 1375...5000
В-200Ф
В-200Ф-М
В-250
В-250М		 2750...10000
В-250Ф
В-250Ф-М
Габаритные размеры редукторов В-100...В-160
Типоразмер
редуктора		 АБ АП АT A1 A2 A3 A4 H h L L1 L2 L3 L4 M d
мм
В-100
В-100М		 80 100 100 170 135 60 55 254 40 470 170 235 71 300 100 11
В-125
В-125М		 80 125 125 185 180 80 60 316 60 545 200 263 71,5 320 125 14
В-160
В-160М		 100 160 160 215 220 80 75 390 80 692 230 295 92 360 160 18

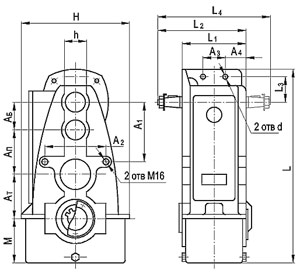

Рис.1. Схема редуктора цилиндрического вертикального В-100...В-160

Рис.1. Схема редуктора цилиндрического вертикального В-100...В-160

Габаритны размеры редуктора В-200...В-250
Типоразмер
редуктора		 АБ АП АT A1 A2 B Н h L L1 L2 L3 M d
мм
В-200
В-200М		 125 160 200 100 67 277 450 70 825 210 420 130 190 22
В-250
В-250М		 160 200 250 120 79 322 552 80 1015 240 480 137,5 240 22

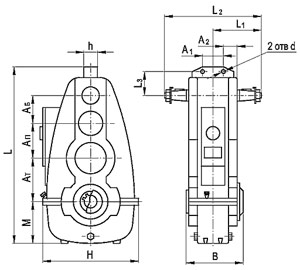

Рис.2. Схема редуктора цилиндрического вертикального В-200...В-250

Рис.2. Схема редуктора цилиндрического вертикального В-200...В-250

Габаритные размеры концов валов
Типоразмер
редуктора		 d d1 I I1 b t d2 d3xH8xm L I2 I3 I4
мм
В-100
В-100М
В-100Ф
В-100Ф-М		 25 36 60 42 5 13,45 50 35xН8x2 174 35 54 25
В-125
В-125М
В-125Ф
В-125Ф-М		 25 36 60 42 5 13,45 50 45xН8x2 204 38 78 25
В-160
В-160М
В-160Ф
В-160Ф-М		 28 36 60 42 5 14,95 65 65xН8x2 236 42 78 37
В-200
В-200М
В-200Ф
В-200Ф-М		 35 42 80 58 6 18,55 75 70xН8x2,5 240 60 32 44
В-250
В-250М
В-250Ф
В-250Ф-М		 38 50 80 58 6 20,05 95 90xН8x2,5 286 70 60 43

Рис.3.Размеры концов валов
Рис.3.Размеры концов валов

Рис.4.Варианты сборки редукторов
Рис.4.Варианты сборки редукторов
