Редукторы цилиндрические 1Ц3У, 1Ц3У-М

Описание Характеристики
Цена по запросу
Под заказ
info@tekhnotorg.com
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Редукторы цилиндрические 1Ц3У, 1Ц3У-М являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические 1Ц3У обозначаются так: 1Ц3У - 315М - 100 - 12 - Ц - У2

  • 1Ц3У - тип редуктора
  • 315 - межосевое расстояние выходной ступени, мм
  • М - модернизированный
  • 100 - передаточное отношение
  • 11 - вариант сборки
  • Ц - исполнение конца выходного вала
  • У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Характеристики

Технические характеристики
Типоразмер
редуктора		 Передаточное
отношение		 Частота вращения
входного вала,
мин-1		 Номинальный
крутящий момент
на выходном валу, Н·м
1ЦЗУ-160
1ЦЗУ-160М		 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 1500 1250
1ЦЗУ-200
1ЦЗУ-200М		 2500
1ЦЗУ-250
1ЦЗУ-250М		 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 5000
1ЦЗУ-315
1ЦЗУ-315М		 50; 63; 80; 100; 125; 160; 200 8000...10000
1ЦЗУ-355
1ЦЗУ-355М		 31,5; 40; 50; 63; 80; 100; 125; 160; 200 11200...14000
1ЦЗУ-400
1ЦЗУ-400М		 50; 63; 80; 100; 125; 160; 200 16000...20000
Габаритные размеры
Типоразмер
редуктора		 АБ АП АТ А В B1 B2 Н H1 h L L1 L2 L3 I I1 d n Масса
мм шт. кг
1ЦЗУ-160
1ЦЗУ-160М		 80 100 160 4/Ь 206 195 140 345 1/0 24 630 530 160 224 195 136 24 4 110
1ЦЗУ-200
1ЦЗУ-200М		 100 125 200 580 243 230 165 425 212 30 775 650 190 280 236 165 24 4 190
1ЦЗУ-250
1ЦЗУ-250М		 125 160 250 750 290 280 218 530 265 32 950 825 236 335 290 212 28 4 335
1ЦЗУ-315
1ЦЗУ-315М		 125 200 315 830 395 340 260 685 335 35 1130 1130 270 420 360 215 28 6 580
1ЦЗУ-355
1ЦЗУ-355М		 140 225 355 950 425 355 280 740 375 35 1255 1255 290 440 400 250 28 6 760
1ЦЗУ-400
1ЦЗУ-400М		 160 250 400 1070 475 420 330 835 425 42 1410 1410 340 500 450 280 35 6 960

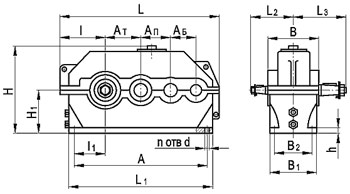

Рис.1. Схема редуктора цилиндрического 1Ц3У
Рис.1. Схема редуктора цилиндрического 1Ц3У

Габаритные размеры концов входных валов
Типоразмер
редуктора		 d3 d4 I3 I4 b2 t2 d5 I5 b3 t3
мм
1ЦЗУ-160
1ЦЗУ-160М		 55 М36x3.0 110 82 14 28,95 - - - -
1ЦЗУ-200
1ЦЗУ-200М		 70 М48x3.0 140 105 18 36,38 - - - -
1ЦЗУ-250
1ЦЗУ-250М		 90 М64x4.0 170 130 22 46,75 85 130 22 90
1ЦЗУ-315
1ЦЗУ-315М		 110 М80x4.0 210 165 25 55,875 110 210 28 116
1ЦЗУ-355
1ЦЗУ-355М		 125 М90x4.0 210 165 28 64,375 125 210 32 132
1ЦЗУ-400
1ЦЗУ-400М		 140 М 100x4,0 250 200 32 72 140 250 36 148

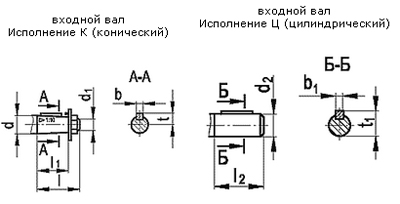

Рис.2. Схема входного вала
Рис.2. Схема входного вала

Габаритные размеры выходного вала
Типоразмер
редуктора		 d d1 I I1 b t d2 I2 b1 t1
мм
1ЦЗУ-160
1ЦЗУ-160М		 20 М12x1.25 50 36 4 10,6 - - - -
1ЦЗУ-200
1ЦЗУ-200М		 25 М16x1.5 60 42 5 13,45 - - - -
1ЦЗУ-250
1ЦЗУ-250М		 30 М20x1,5 80 58 5 15,55 - - - -
1ЦЗУ-315
1ЦЗУ-315М		 30 М20x1.5 80 58 5 15,55 30 80 8 33
1ЦЗУ-355
1ЦЗУ-355М		 35 М20x2.0 80 58 6 18,55 35 80 10 38
1ЦЗУ-400
1ЦЗУ-400М		 40 М24x2,0 110 82 10 20,95 40 110 12 43

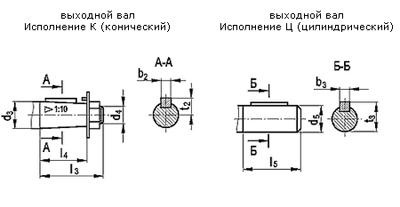

Рис.3. Схема выходного вала
Рис.3. Схема выходного вала

Рис.4. Варианты сборки редукторов
Рис.4. Варианты сборки редукторов
