Датчик-реле температуры ДРТ

ДРТ предназначен для:

1. Фиксирования температуры газообразных сред, жидкости.
2. Выдачи сигнала о понижении (превышении) порогового значения температуры – размыканием (замыканием) контактов реле.
3. Используется как сигнализирующее, защитное или регулирующее устройство для автоматизации технологических процессов.

Датчик-реле температуры могут быть установлены на:

1. Дизель-генераторах неограниченного района плавания судов, главных и дополнительных дизелях.
2. Стационарных дизелях и эксплуатируемом на железнодорожном транспорте дизель-генераторах.
3. Установках вентиляции.

*Существуют модификации: ДРТ-ЖК, ДРТ-Ж, ДРТ-ЖД, ДРТ-ЖН, ДРТ-В.

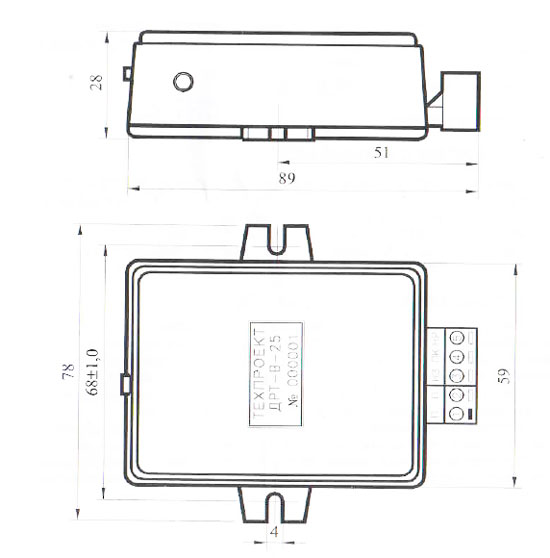

Внешний вид и конструкция

ДРТ (Датчик-реле температуры) состоит из:

1. Корпуса.
2. Печатной платы с частями, обеспечивающими функционирование.
3. Соединителя.
4. Латунной гильзы.
5. Преобразователя температуры, расположенной внутри гильзы.

В ДРТ-ЖК, ДРТ-Ж и ДРТ-ЖД часть для погружения изготовлена из латуни. В ДРТ-ЖН часть для погружения датчиков выполнена из нержавеющей стали. Подконтрольная среда должна быть неагрессивная в первом случае к латуни, в другом к нержавеющей стали. По требованию заказчика материал для изготовления может быть другим.

Датчик измеряет температуру среды и при достижении фиксированной установки срабатывает электронная схема, приводящая к переключению выходного реле. Обратное переключение реле происходит на величину гистерезиса при понижении температуры ниже установки.
