Датчик-реле Узор-ДТ

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Датчик-реле (сигнализатор) напора, перепада напора и тяги  Узор-ДТ предназначаются для работы с автоматическими системами управления, контроля и регулирования вакуумметрического давления. Датчик-реле является усовершенствованной версией сигнализаторами ДНТ, по сравнению с которыми Узор-ДТ обладает более высокой точностью измерений.

Область применения датчика-реле Узор-ДТ

Сигнализаторы Узор-ДТ используются совместно с котлами, оборудованными горелками с атмосферной тягой. Данный прибор позволяет контролировать перепады давления на воздушных фильтрах.

Конструкция датчика-реле Узор-ДТ

При изготовлении  корпуса сигнализатора был применен практичный ударопрочный пластик. Разъем для подключения питания расположен в нижней части устройства, а штуцер для подведения измеряемого давления – на верхнем торце.

Электронная начинка датчика-реле защищена прямоугольной крышкой, после ее снятия открывается доступ к печатным платам и прочим электронным компонентам. Лицевая панель датчика-реле содержит светодиодные индикаторы и потенциометр, используемый для переключения уставок включения выходного реле.

Процедура подключения сигнализатора Узор-ДТ производится в такой последовательности:

  • Распакованное устройство оставляют на сутки в отапливаемом помещении;
  • При выборе места установки необходимо учитывать, что данный прибор сохраняет максимальную точность измерений при температуре +20 0С и относительной влажности 60%. Также не допускается монтаж сигнализатора в помещениях, воздух которых содержит примеси, способные вызвать коррозию металлических деталей устройства. Необходимо оберегать прибор от влияния электромагнитных полей, вибраций и тряски.
  • Устройство подключается согласно приложенной в инструкции схеме к стандартному источнику переменного тока 220В;
  • Подключение к измеряемому давлению осуществляется посредством пневматических трубок, крепящихся на штуцере при помощи хомутов. Трубки подбираются таким образом, чтобы они могли выдержать давление возможных перегрузок, возникающих в импульсных линиях.

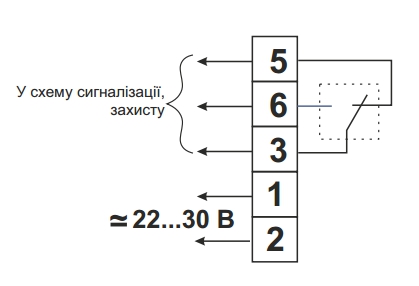

"Схема подключения датчика-реле (сигнализатора) Узор-ДТ "

Рис.1 - Схема подключения датчика-реле (сигнализатора) Узор-ДТ

Характеристики

Параметр

Значение

Как называется правильно

Датчик-реле Узор-ДТ

Предельные значения доступных уставок, Па

-100..0..+100

Давления перегрузки, кПа

7

Величина возвратной зоны, Па

3





Питающее напряжение (переменный ток 50Гц), В

25 +5

Потребляемая мощность, Вт

1

Параметры тока коммутации

250В/4А





Рекомендуемые температурные пределы рабочего пространства, 0С

+5..+50

Габариты устройства, мм

130×75×45

Масса, г

150
