Тиристоры Т143-1000, Т243-1000

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Тиристоры Т143-1000, Т243-1000 предназначены для регулирования и преобразования постоянного и переменного тока в цепях.

Конструктивное исполнение

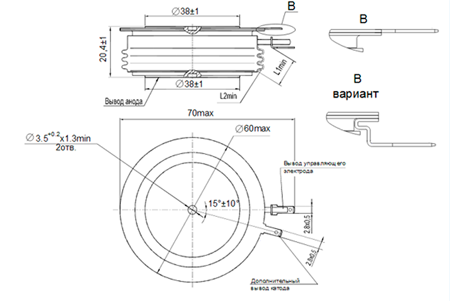

Рис.1. Габаритные и присоединительные размеры тиристоров Т143-1000, Т243-1000
Рис.1. Габаритные и присоединительные размеры тиристоров Т143-1000, Т243-1000

  • L1 - расстояние по воздуху между анодом и управляющим электродом,
  • L2 - длина пути для тока утечки между анодом и управляющим электродом.

Характеристики

Габаритные размеры
Тип тиристора Размеры, мм Масса,г Усилие сжатия, Н
L1min L2min
Т143-1000
Т243-1000
10,3 21,8 300 15000±1000
Параметры закрытого состояния
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения Т143-1000, Т243-1000
U DSМ
U RSМ
Неповторяющееся импульсное напряжение в закрытом состоянии и неповторяющееся импульсное обратное напряжение, В, для классов:
2
4
5
6
8
9
10

200
400
500
600
800
900
1000

Т jm =125°C. Импульс напряжения синусоидальный однополупериодный одиночный длительностью не более 10 мс, управляющий вывод разомкнут.
U DRМ
U RRМ
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение, В, для классов:
2
4
5
6
8
9
10

225
450
560
670
900
1000
1100

Т jm =125°C. Импульсы напряжения синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц, управляющий вывод разомкнут
U DWМ
U RWМ
Рабочее импульсное напряжение в закрытом состоянии и рабочее импульсное обратное напряжение, В 0,8U DRМ
0,8U RRМ
U D U R Постоянное напряжение в закрытом состоянии и постоянное обратное напряжение, В 0,6U DRМ
0,6U RRМ
Т с =85°C
(du D /dt) crit Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс, не менее, для группы:
4
5
6
7
8

200
320
500
1000
1600

Т jm =125°C; U =0,67U DRМ
t u
I DRM
I RRM
Повторяющийся импульсный ток в закрытом состоянии, повторяющийся импульсный обратный ток, мА, не более 5 Т jm =25°C Цепь управления разомкнута.
70 Т jm =125°C Цепь управления разомкнута.
Параметры термодинамической устойчивости
Параметр Значение параметра Условия установления норм на параметр
Буквенное обозначение Наименование, единица измерения Т143-1000, Т243-1000
I c(crit) Ток термодинамической устойчивости корпуса, кА 13 t i =10 мс
(t i =5,8 мс для T383L2500, T283L3200, T183L5000)
Параметры открытого состояния
Параметры Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единиица измерения Т143-1000 Т243-1000
I T(AV)M Максимально допустимый средний ток в открытом состоянии, А 1000 Т с =85°C
Импульсы тока синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц.
Фактический максимально допустимый средний ток в открытом состоянии, А 1090
I TRMSM Максимально допустимый действующий ток в открытом состоянии, А 1570
I TSM Ударный ток в открытом состоянии, кА 20,09 Т j =25°C
19,0 Т jm =125°C
Импульс тока синусоидальный однополупериодный одиночный длительностью не более 10 мс, U R =0, I G =I GT при Т jmin
U TM Импульсное напряжение в открытом состоянии, В, не более 1,60 Т j =25°C, I T =3,14 I T(AV)M
U T(TO) Пороговое напряжение в открытом состоянии, B, не более 1,0 Т j =25°C
0,85 Т jm =125°C
r T Динамическое сопротивление в открытом состоянии, мОм, не более 0,19 Т j =25°C
0,35 Т jm =125°C
I н Ток удержания, мА, не более 300 Т j =25°C, U D =12 В
цепь управления разомкнута.
I T(AV) Средний ток в открытом состоянии на охладителе O193 при T а =40°C, А Охладитель ОР 243-150 по ТУ У 32. 1- 300 776 85- 015 -20 04, T a = 40оС
285 естественное охлаждение
615 принудительное охлаждение v=6 м/с
Охладитель ОР 143-150 по ТУ У 32. 1- 300 776 85- 015 -20 04, T a = 40оС
185 естественное охлаждение
485 принудительное охлаждение v=6 м/с
Параметры управления
Параметр Значение параметра Условия установления норм на параметр
Буквенное обозначение Наименование, единица измерения Т143-1000, Т243-1000
U GT Отпирающее постоянное напряжение управления, В, не более 2,5 Т j =25°C, U D =12
4,5 Т j =25°C, U D =12
I GT Отпирающий постоянный ток управления, мА, не более 0,20 Т j =25°C, U D =12 В
0,45 Т jmin =L60°C, U D =12 В
U G Неотпирающее постоянное напряжение управления, В, н е менее 0,30 Т jm =125°C, U D =0,67U DRM
I GD Неотпирающий постоянный ток управления, мА, не мене е 10,0
Параметры переключения
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения Т143-1000 Т243-1000
(di T /dt) crit Критическая скорость нарастания тока в открытом состоянии, А/мкс 200 f=50 Гц, Т jm =125°C, U D =0,67U DRM , I T =I T(AV)M
800 Одиночные импульсы, Т jm =125°C, U D =0,67U DRM , I T =2I TAVM 3I TAVM , t i G =50 мкс, I G =3I GT (при Т jmin ); длительность фронта не более 1 мкс. Внутреннее сопротивление источника управления 5 Ом. Время испытаний не менее 2 мин
t qt Время включения, мкс, не более 16 Т jm =125°C, I T =I T(AV)M , U D =100 B, I FGM =3I GT , t G =50 мкс
t q Время выключения, мкс, не более, для группы:
M2
Р2
Т2
250
200
1600

Т jm =125°C, t i min =1 мс, L(di T /dt)=5 А/мкс,
t u min =200 мкс (на уровне 0,9 от амплитуды),
du D /dt=50 В/мкс
Q rr Заряд обратного восстановления, мкКл, не более 500 Т jm =125°C, L(di T /dt)=5 А/мкс, I T =I T(AV)M ,
U R min =100 В, t i min =200 мкс
Тепловые параметры
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения Т143-1000, Т243-1000
T jm Максимально допустимая температура перехода, °C 140
T jmin Минимально допустимая температура перехода, °C минус 60
T stgm Максимально допустимая температура хранения, °C 50
T stgmin Минимально допустимая температура хранения, °C минус 60
R thjc Тепловое сопротивление переход-корпус, °C/Вт, не более 0,028 Постоянный ток
R thch Тепловое сопротивление корпус-охладитель, °C/Вт, не более 0,01
R thjа Тепловое сопротивление переход-среда с охладителем O193, °C/Вт, не более Охладитель ОР 243-150 по ТУ У 32.1-30077685-015-2004
0,318 естественное охлаждение
0,118 принудительное охлаждение v=6 м/с
Охладитель ОР 143-150 по ТУ У 32.1-30077685-015-2004
0,538 естественное охлаждение
0,163 принудительное охлаждение v=6 м/с
