Вентилятор канальный радиальный квадратный каркасно-панельный Канал-КВАРК-КП применяется для компактных стационарных системах приточной и вытяжной вентиляции, а также для в систем кондиционирования воздуха производственных, общественных и жилых зданий.

Структура условного обозначения

Вентилятор канальный радиальный квадратный каркасно-панельный маркируется так: Канал-КВАРК-КП – Н– 40-40 – 9 – 2,5 – 4 – 380, где:

  • Канал-КВАРК-КП – вентилятор канальный радиальный квадратный каркасно-панельный,
  • Н - общепромышленное исполнение,
  • 40-40 - типоразмер (по квадратному присоединительному сечению),
  • 9 - количество лопаток,
  • 2,5 - номер вентилятора,
  • 4 - число полюсов электродвигателя,
  • 380 - напряжение питания электродвигателя.

Конструктивное исполнение

Корпус вентиляторов имеет каркас, выполненный из алюминиевого профиля. В качестве наружных ограждающих элементов служат панели, обшивка которых выполнена из листовой оцинкованной стали. Панели заполнены невоспламеняющейся минеральной ватой, обладающей высокой звукоизоляцией и низким коэффициентом теплопотерь.

Внутри корпуса установлено рабочее колесо, представляющее собой "свободное колесо" с назад загнутыми лопатками, прошедшее тщательную статическую и динамическую балансировку.

Вентиляторы комплектуются асинхронными трехфазными электродвигателям, позволяющими регулировать частоту вращения рабочего колеса с помощью частотных преобразователей и ЕС - двигателями.

Комплектация вентиляторов однофазными электродвигателями по дополнительному запросу.

Канал-КВАРК-КП имеют компактные размеры, позволяющие применять их в условиях ограниченного пространства, обеспечивают удобство монтажа и обслуживания, а также универсально сочетаются с другими элементами систем канальной вентиляции.

Канал-КВАРК-КП сохраняют работоспособность вне зависимости от их пространственной ориентации.

При необходимости, допускается установка вентилятора Канал-КВАРК-КП вне здания: на специальных площадках или на крыше здания, при этом на входе в вентилятор устанавливают козырек с решеткой или сеткой для защиты от посторонних предметов, осадков.

Канальные вентиляторы Канал-КВАРК-КП допускают применение дополнительных устройств обработки воздуха из типорядов круглых и прямоугольных канальных систем.

Характеристики

Технические характеристики
Обозначение Частота вращения двигателя, мин-1 Установочная мощность двигателя, кВт Номинальный ток, а Корректированный уровень звукового давления lpA, дБ(а)
на входе на выходе к окружению
Канал-КВАРК-КП-Н-40-40-9-2,5-4-380 1350 0,12 0,5 55 46 40
Канал-КВАРК-КП-Н-40-40-9-2,5-2-380 2750 0,55 1,4 70 61 55
Канал-КВАРК-КП-Н-42-42-9-2,8-4-380 1350 0,12 0,5 56 48 42
Канал-КВАРК-КП-Н-42-42-9-2,8-2-380 2820 0,75 1,9 73 64 58
Канал-КВАРК-КП-Н-46-46-9-3,15-4-380 1350 0,18 0,7 61 52 48
Канал-КВАРК-КП-Н-46-46-9-3,15-2-380 2830 1,5 3,6 77 68 64
Канал-КВАРК-КП-Н-50-50-6-3,55-4-380 1320 0,25 0,82 63 55 50
Канал-КВАРК-КП-Н-50-50-6-3,55-2-380 2840 2,2 5 80 72 67
Канал-КВАРК-КП-Н-50-50-9-3,55-4-380 1320 0,25 0,82 64 56 51
Канал-КВАРК-КП-Н-50-50-9-3,55-2-380 2845 3 6,5 80 72 68
Канал-КВАРК-КП-Н-67-67-6-4-4-380 1320 0,37 1,12 67 59 54
Канал-КВАРК-КП-Н-67-67-6-4-2-380 2845 3 6,5 83 75 71
Канал-КВАРК-КП-Н-67-67-9-4-4-380 1410 0,55 1,75 69 61 56
Канал-КВАРК-КП-Н-67-67-9-4-2-380 2870 5,5 11 84 77 70
Канал-КВАРК-КП-Н-67-67-6-4,5-4-380 1415 0,75 2,2 73 65 58
Канал-КВАРК-КП-Н-67-67-6-4,5-2-380 2870 5,5 11 87 80 73
Канал-КВАРК-КП-Н-67-67-9-4,5-4-380 1420 1,1 3,04 72 65 58
Канал-КВАРК-КП-Н-67-67-9-4,5-2-380 2900 11 21,8 87 80 73
Канал-КВАРК-КП-Н-67-67-6-5-6-380 920 0,37 1,33 66 59 52
Канал-КВАРК-КП-Н-67-67-6-5-4-380 1420 1,5 3,95 75 68 61
Канал-КВАРК-КП-Н-67-67-9-5-6-380 920 0,55 1,9 66 59 52
Канал-КВАРК-КП-Н-67-67-9-5-4-380 1390 2,2 5,3 77 69 62
Канал-КВАРК-КП-Н-80-80-6-5,6-6-380 930 0,75 2,29 70 63 55
Канал-КВАРК-КП-Н-80-80-6-5,6-4-380 1390 2,2 5,3 81 74 66
Канал-КВАРК-КП-Н-80-80-9-5,6-6-380 930 1,1 3,18 70 63 56
Канал-КВАРК-КП-Н-80-80-9-5,6-4-380 1395 3 7,2 79 72 65
Канал-КВАРК-КП-Н-80-80-6-6,3-6-380 930 1,1 3,18 73 67 59
Канал-КВАРК-КП-Н-80-80-6-6,3-4-380 1425 4 9,3 84 77 69
Канал-КВАРК-КП-Н-80-80-9-6,3-6-380 920 1,5 4,2 74 68 60
Канал-КВАРК-КП-Н-80-80-9-6,3-4-380 1435 5,5 12,3 85 78 71
Канал-КВАРК-КП-Н-100-100-6-7,1-6-380 940 2,2 5,9 77 71 63
Канал-КВАРК-КП-Н-100-100-6-7,1-4-380 1455 7,5 16,1 88 82 74
Канал-КВАРК-КП-Н-100-100-9-7,1-6-380 955 3 7,9 84 77 69
Канал-КВАРК-КП-Н-100-100-9-7,1-4-380 1440 11 23,1 89 83 75
Габаритные размеры
Обозначение Размеры, мм Масса, кг не более
□Н Н1 l
Канал-КВАРК-КП-Н-40-40 400 297 400 18,5
Канал-КВАРК-КП-Н-42-42 420 317 420 21,9
Канал-КВАРК-КП-Н-46-46 460 357 460 28,6
Канал-КВАРК-КП-Н-50-50 500 397 500 44,1
Канал-КВАРК-КП-Н-67-67 670 567 670 108,6
Канал-КВАРК-КП-Н-80-80 800 697 800 100,6
Канал-КВАРК-КП-Н-100-100 1000 897 1000 155,7

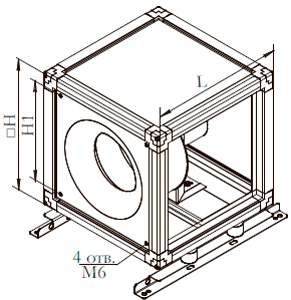

Рис.1. Габаритные размеры вентилятора Канал-КВАРК-КП
